AKRON-01-DN2000-420мА

AKRON-01-DN2000-420мА

Расходомер ультразвуковой АКРОН-01, (8-400)...(800-40000) м3/ч, 1,5 %, Накладной Ду2000, Аналог.выход: 4…20 мА 2-проводн., Число-имп.выход: нет, Дискр.выход: -, Интерфейс: нет, IP65/IP65

Основные характеристики


Тип Расходомер ультразвуковой
Марка АКРОН-01
Диапазон измерения (8-400)...(800-40000) м3/ч
Точность измерения, % 1.5
Мех.присоединение Накладной Ду2000
Прямолинейные участки 10Ду до и 5Ду после
Аналоговые выходы 4…20 мА 2-проводн.
Число-импульсные выходы нет
Дискретные выходы -
Интерфейс нет
Эл.присоединение Гермоввод
Степень защиты корпуса (первичный блок) IP65
Степень защиты корпуса (вторичный блок) IP65
Производитель: Сигнур
Цена: По запросу (за 1 шт.)

Расходомер АКРОН-01 предназначен для измерения расхода и количества звукопроводящих жидкостей, в том числе сточных вод, с низким содержанием газообразных включений в напорных трубопроводах систем водоснабжения и канализации.

Расходомер АКРОН-01 зарегистрирован в Государственном Реестре средств измерений под № 20711-00 и может быть использован для любых учетных операций, в том числе коммерческих.

Принцип действия расходомера АКРОН-01 заключается в измерении разности времени прохождения ультразвуковой волны по потоку и против потока контролируемой жидкости, пересчете ее в мгновенное значение расхода с последующим интегрированием.

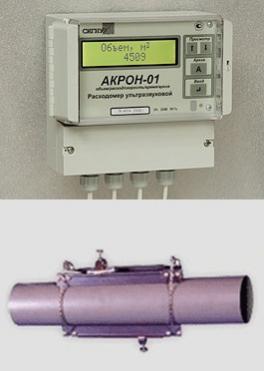

Расходомер АКРОН-01 включает в себя первичный преобразователь ПП-1 и электронный блок БЭ-1, соединенные радиочастотным кабелем. ПП-1 состоит из двух ультразвуковых излучателей и устройства для их крепления на трубе. ПП-1 устанавливается на прямолинейном участке трубопровода на наружной поверхности, очищенной от грязи, краски и ржавчины.

Описание

Тип
Расходомер ультразвуковой
Марка
АКРОН-01
Назначение
Для звукопроводящих жидкостей, в том числе сточных вод, с низким содержанием газообразных включений в напорных трубопроводах систем водоснабжения и канализации
Исполнение
Общепромышленный
Межповерочный интервал, лет
2

Измерение

Диапазон измерения
(8-400)...(800-40000) м3/ч
Точность измерения, %
1.5

Механическое присоединение

Мех.присоединение
Накладной Ду2000
Прямолинейные участки
10Ду до и 5Ду после

Электрическое присоединение

Аналоговые выходы
4…20 мА 2-проводн.
Число-импульсные выходы
нет
Дискретные выходы
-
Интерфейс
нет
Напряжение питания
220 V DC
Эл.присоединение
Гермоввод

Конструкция

Наличие вторичного прибора
да
Индикация
LCD-экран
Управление и настройка
да (на вторичном приборе)

Условия эксплуатации

Температура окружающей среды при эксплуатации
-20...+50 °С
Температура окружающей среды при хранении
-30...+60 °С
Степень защиты корпуса (первичный блок)
IP65
Степень защиты корпуса (вторичный блок)
IP65

Другое

Наличие госповерки
да
Примечание
В комплекте кабель для первичных датчиков 30м. Для расширения выходов/интерфейсов - см. опции.
Название Дата размещения Формат Размер
Эксплуатационная документация
Руководство по эксплуатации АКРОН-01 04.04.2017 PDF 0.48 MB
