ATV212WU75N4

ATV212WU75N4

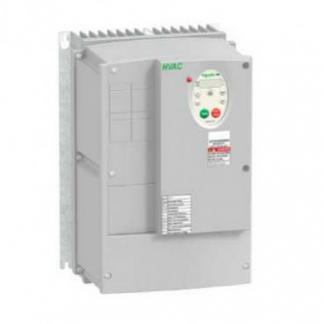

Преобразователь частоты ATV212, 7,5 кВт, 380-480 В, IP55

Основные характеристики


Применение Для мех.нагрузок с переменным моментом
Марка Altivar 212
Напряжение питания ~3x380-480V
Номинальный ток, А 16
Мощность двигателя, кВт 7.5
Тип двигателя Асинхронный
Закон управления Скалярное U/f, Векторное в разомкнутой системе
Степень защиты корпуса IP55
Исполнение Навесной
Производитель: Schneider Electric
Цена: По запросу (за 1 шт)

Преобразователь частоты Altivar 212 предназначен для управления трехфазными асинхронными электродвигателями мощностью от 0.75 кВт до 75 кВт.

Для механических нагрузок с переменным моментом (насосное и вентиляторное оборудование).

При разработке преобразователя частоты учитывались требования, предъявляемые к системам управления потоками жидкостей и газов в зданиях и сооружениях (HVAC: «Heating, Ventilation and AirConditioning» - «Системы отопления, вентиляции и кондиционирования»).

Преобразователь частоты Altivar 212 предназначен для применения:

  • в истемах вентиляции;

  • в системах обогрева и кондиционирования воздуха;

  • в насосных агрегатах.

По сравнению с традиционными системами управления применение преобразователя частоты Altivar 212 для питания электродвигателей может сократить потребление электроэнергии до 70% от обычного уровня.

Преобразователь частоты Altivar 212 экологичен и соответствует всем европейским директивам по охране окружающей среды (RoHS, WEEE, и т.д.).

Преобразователь частоты Altivar 212 готов к работе с момента подачи питания; система управления должна быть рассчитана таким образом, чтобы применение преобразователя частоты действительно позволяло достичь максимальной экономии энергии при его использовании в составе системы управления зданиями.

Преобразователь частоты Altivar 212 может значительно улучшить функциональность системы управления зданиями с помощью:

  • упрощения схем трубопроводов, поскольку нет необходимости в регулирующих клапанах и заслонках;

  • упрощения схемы управления оборудованием благодаря совместимости интерфейса преобразователя частоты с основными протоколами, используемыми в системах управления зданиями;

  • снижения шума (как шума от воздушного потока, так и от двигателя).

Различные варианты исполнения преобразователей частоты Altivar 212 позволяют уменьшить стоимость устанавливаемого оборудования. Преобразователи частоты содержат встроенные фильтры ЭМС категории от С1 до С3 в зависимости от комплектации, что позволяет:

  • оптимально учитывать требования заказчика и выбирать преобразователь частоты с минимальными размерами и стоимостью;

  • упрощать схему подключения, снижая таким образом стоимость системы в целом.

Преобразователь частоты Altivar 212 позволяет заказчику уменьшить стоимость системы управления двигателем, предоставляя возможность выбора преобразователя частоты с оптимальными характеристиками.

Преобразователи частоты Altivar 212 предназначены для управления электродвигателями мощностью от 0.75 кВт до 75 кВт со следующим напряжением питания:

  • 200 - 240 В, трехфазное напряжение питания, 0.75 кВт - 30 кВт, IP21;

  • 380 - 480 В, трехфазное напряжение питания, 0.75 кВт - 75 кВт, IP21;

  • 380 - 480 В, трехфазное напряжение питания, 0.75 кВт - 75 кВт, UL тип 12/IP 55.

Преобразователи частоты Altivar 212 могут быть компактного исполнения IP 21 или исполнения UL тип 12/IP55, соответствуя требованиям по электромагнитной совместимости, уменьшая высшие гармоники в кривой тока и обеспечивая, таким образом, более низкую температуру кабеля.

Инновационные технологии по снижению уровня гармоник Благодаря используемой технологии уменьшения температуры нагрева кабеля преобразователи частоты Altivar 212 обеспечивают работу оборудования без искажения питающей сети. Применение дополнительного оборудования (сетевые дроссели или дроссели звена постоянного тока) для соответствия требованиям ЭМС не требуется.

Применяемая технология дает возможность обеспечить THDI (1) менее 35%, много меньше требуемого стандартом МЭК (IEC)/EN 61000-3-12 уровня THDI 48%.

Используя преобразователи частоты Altivar 212, нет необходимости покупать сетевые дроссели или дроссели звена постоянного тока и тратить время на их подключение, значительно уменьшаются габаритные размеры шкафа и тепловыделение и потери. Кроме того, применяемая технология позволяет втрое увеличить срок службы конденсаторов звена постоянного тока.

Описание

Применение
Для мех.нагрузок с переменным моментом
Марка
Altivar 212

Сетевое питание

Напряжение питания
~3x380-480V

Привод

Номинальный ток, А
16
Выходная частота
0,5-200 Гц
Частота коммутации
6-16 кГц
Максимальный ток
17,6 А в течение 60 с
Мощность двигателя, кВт
7.5
Тип двигателя
Асинхронный
Закон управления
Скалярное U/f, Векторное в разомкнутой системе

Входы/выходы и интерфейс

Аналоговые входы
1 аналоговый вход, ток или напряжение (может конфигурироваться как дискретный вход); 1 аналоговый вход по напряжению или как датчик PTC
Аналоговые выходы
1 аналоговый выход, ток или напряжение
Дискретные входы
3 программируемых дискретных входа =24 В
Дискретные выходы
1 реле с перекидным контактом; 1 реле с НО контактом
Интерфейс
RS485 Modbus RTU
Карты расширения
Коммуникационная карта LONWORKS

Условия эксплуатации

Температура окружающей среды при эксплуатации
-10…+50 °C без ухудшения характеристик, +60 °C с ухудшением
Температура окружающей среды при эксплуатации (мин), °С
-10
Температура окружающей среды при эксплуатации (макс), °С
60
Степень защиты корпуса
IP55
Исполнение
Навесной
Вес, кг
10.95

Дополнительное оборудование

Наименование
Автоматические выключатели
GV2LE22
Автоматический выключатель TeSys GV2, 3п, 25 А, 15 кА, Расцепитель Электромагнитный
По запросу (за 1 шт)
Контакторы
LC1D40AM7
Контактор нереверсивный TeSys LC1D, 40 А, катушка 220V AC
По запросу (за 1 шт)
Терминалы и панели оператора
VW3A1101
Графический выносной терминал для ПЧ Altivar
По запросу (за 1 шт)
Сетевые дроссели
VW3A4553
Сетевой дроссель 16 А, 2 мГн, IP00
По запросу (за 1 шт)
Дроссели двигателя
VW3A5103
Дроссель двигателя 90 А, IP00
По запросу (за 1 шт)
Тормозное сопротивление
VW3A7702
Тормозное сопротивление 60 Ом, 0,1 кВт, IP20
По запросу (за 1 шт)
