VW3A5103

VW3A5103

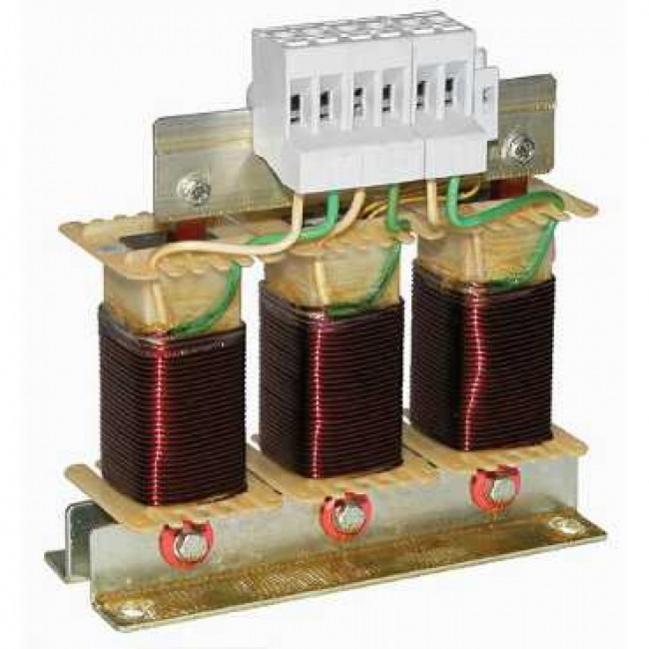

Дроссель двигателя 90 А, IP00

Основные характеристики


Применение Для ограничения величины и скорости нарастания напряжения на ЭД. Позволяет увеличить предельную длину кабеля ЭД
Марка Altivar 61 и 71, 212
Тип Дроссель двигателя
Номинальный ток, А 90
Степень защиты корпуса IP00
Производитель: Schneider Electric
Цена: По запросу (за 1 шт)

Применение дросселя двигателя позволяет увеличить предельную длину кабеля между преобразователем частоты и двигателем.

Дроссели двигателя выполняют следующие функции:

  • Ограничивают величину и скорость нарастания напряжения на клеммах двигателя.

  • Выполняют роль фильтра, подавляя помехи, возникающие при коммутации контактора, установленного между дросселем и двигателем.

  • Уменьшают ток утечки на землю.

Дроссели двигателя выполняют свои функции, если фактическая длина кабеля между преобразователем частоты и двигателем не превышает рекомендованного значения. При параллельном подключении нескольких двигателей длина кабелей суммируется. Если длина кабеля превышает рекомендованное значение, существует возможность перегрева дросселей.

Описание

Применение
Для ограничения величины и скорости нарастания напряжения на ЭД. Позволяет увеличить предельную длину кабеля ЭД
Марка
Altivar 61 и 71, 212
Тип
Дроссель двигателя

Основные

Номинальный ток, А
90
Потери
350 Вт
Тепловая защита
Встроенный термоконтакт 125 °С, ~250 В, 0,5 А

Условия эксплуатации

Температура окружающей среды при эксплуатации
-10…+50 °C
Температура окружающей среды при хранении
-25…+70 °C
Степень защиты корпуса
IP00
Габаритные размеры (В/Ш/Г), мм
126/234/226
Вес, кг
10
Название Дата размещения Формат Размер
Эксплуатационная документация
Руководство по монтажу 09.03.2022 PDF 0.89 MB
