PT3544

PT3544

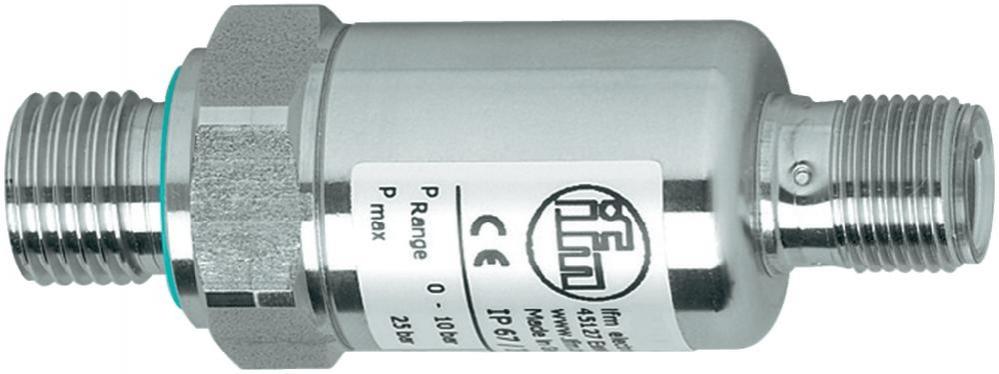

Датчик избыточного давления PT3544, 0…10 бар, 1 %, Резьба G1/4" наруж., Мембрана: Закрытая, Аналог.выход: 4…20 мА 2-проводн., Разъём M12 наруж., IP67

Основные характеристики


Тип Датчик избыточного давления
Марка PT3544
Способ измерения Непрерывное измерение
Диапазон измерения 0…10 бар
Точность измерения, % 1
Мех.присоединение Резьба G1/4" наруж.
Тип мембраны Закрытая
Аналоговые выходы 4…20 мА 2-проводн.
Дискретные выходы -
Эл.присоединение Разъём M12 наруж.
Температура измеряемой среды -25...+90 °С
Степень защиты корпуса IP67
Производитель: IFM Electronic
Цена: По запросу (за 1 шт.)

Электронный датчик давления для промышленного применения.

Описание

Тип
Датчик избыточного давления
Марка
PT3544
Назначение
Для жидкостей и газов
Исполнение
Общепромышленный

Измерение

Способ измерения
Непрерывное измерение
Диапазон измерения
0…10 бар
Перегрузка
300 бар
Точность измерения, %
1

Механическое присоединение

Мех.присоединение
Резьба G1/4" наруж.
Тип мембраны
Закрытая

Электрическое присоединение

Аналоговые выходы
4…20 мА 2-проводн.
Дискретные выходы
-
Напряжение питания
8,5…36 В пост.тока
Эл.присоединение
Разъём M12 наруж.

Конструкция

Индикация
Нет
Управление и настройка
Нет
Материал корпуса
Материал уплотнения
FPM (Viton)
Материал корпуса в контакте с изм.средой /Материал мембраны

Условия эксплуатации

Температура измеряемой среды
-25...+90 °С
Температура окружающей среды при эксплуатации
-25...+90 °С
Температура окружающей среды при хранении
-40...+100 °С
Степень защиты корпуса
IP67

Другое

Наличие госповерки
-
Примечание
Ответная часть разъёма заказывается отдельно.
