PMP51-AA11RA1PGCGCJA1

PMP51-AA11RA1PGCGCJA1

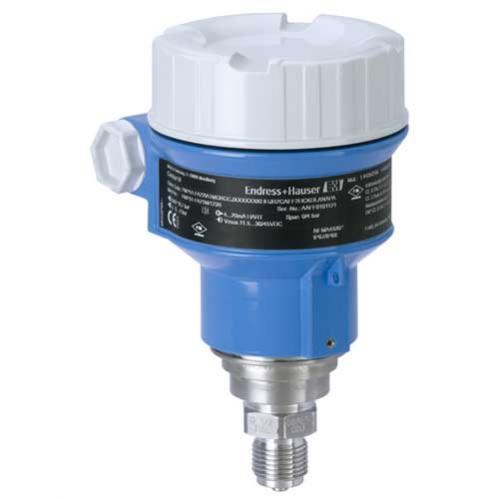

Датчик избыточного давление PMP51, 0…10 бар, 0…1 МПа, 20:1, 0,15%, Резьба G1/2" наруж., Мембрана: Закрытая, Аналог.выход: 4…20 мА 2-проводн., Дисплей, Корпус: Нержавеющая сталь, Сальник M20, IP66/68 NEMA4X/6P

Основные характеристики


Тип Датчик избыточного давления
Марка PMP51
Способ измерения Непрерывное измерение
Диапазон измерения 0…10 бар
Точность измерения, % 0.15
Мех.присоединение Резьба G1/2" наруж.
Тип мембраны Закрытая
Аналоговые выходы 4…20 мА 2-проводн.
Дискретные выходы -
Эл.присоединение Сальник M20
Температура измеряемой среды -40…+125 °С
Степень защиты корпуса IP66/68 NEMA4X/6P
Производитель: Endress+Hauser
Цена: По запросу (за 1 шт.)

Преобразователи давления измерительные Cerabar M PMC51, PMP51, PMP55

Преобразователь давления тензорезистивного (PMP) и емкостного (PMC) принципа действия с металлической и керамической мембраной соответственно. Выходной сигнал: 4..20мА, HART, Profibus PA, FOUNDATION Fieldbus.

Область применения

Преобразователь давления Cerabar M используется для:

  • Измерения абсолютного и избыточного давления газа, пара и жидкости в любых отраслях промышленности;

  • Измерения уровня, объема и массы жидкостей;

  • Измерения давления сред с высокими температурами:

  • – без разделительной диафрагмы: до 125°C;

  • – с разделительной диафрагмой (PMP55): -70…+400°C;

  • Измерения давления до 400 бар;

  • Использования во взрывоопасных областях с требованиями по исполнению взрывозащиты Ex ia, Ex d.

Для следующих задач идеально подходит датчик РМС51 с мембраной из сверхчистой керамики:

– измерения химически-агрессивных и абразивных сред;

– измерение давления разрежения и вакуума.

Преимущества

  • Межповерочный интервал – 4 года.

  • Долговременная стабильность.

  • Погрешность измерения: 0,15%, по заказу - исполнение PLATINUM: ±0,075%.

  • Перенастройка диапазона измерения: 20:1.

  • Модульная концепция датчиков единой платформы М (Deltabar M – Deltapilot M – Cerabar M), компактный дизайн, однокамерное исполнение корпуса.

  • Сменный 4х-строчный дисплей с тремя клавишами для настройки датчика по месту.

  • Измерительная ячейка универсальна для датчиков Cerabar M и Cerabar S.

  • Уникальная сверхчистая керамическая мембрана для датчиков РМС51.

  • Перегрузочная способность датчиков РМС51: до 40:1.

  • Простой ввод в эксплуатацию без использования управляющих программ.

  • Выходные сигналы: 4...20 мА, HART, Profibus PA, FOUNDATION Fieldbus.

Описание

Тип
Датчик избыточного давления
Марка
PMP51
Назначение
Для газа, пара, жидкости
Исполнение
Общепромышленный

Измерение

Способ измерения
Непрерывное измерение
Диапазон измерения
0…10 бар
Перегрузка
40 бар
Точность измерения, %
0.15

Механическое присоединение

Мех.присоединение
Резьба G1/2" наруж.
Тип мембраны
Закрытая

Электрическое присоединение

Аналоговые выходы
4…20 мА 2-проводн.
Дискретные выходы
-
Напряжение питания
11,5…45 В пост.тока
Эл.присоединение
Сальник M20

Конструкция

Индикация
LCD дисплей
Управление и настройка
3 кнопки
Материал корпуса
Нержавеющая сталь

Условия эксплуатации

Температура измеряемой среды
-40…+125 °С
Температура окружающей среды при эксплуатации
-20…+70 °С
Температура окружающей среды при хранении
-40…+85 °С
Степень защиты корпуса
IP66/68 NEMA4X/6P
Название Дата размещения Формат Размер
Техническая документация
Техническое описание PMC51, PMP51, PMP55 09.03.2022 PDF 4.09 MB
Техническое описание PMC51, PMP51, PMP55 (англ.) 09.03.2022 PDF 6.62 MB
Эксплуатационная документация
Инструкция по эксплуатации PMC51, PMP51, PMP55, PMD55, FMB50-53 09.03.2022 PDF 5.43 MB
