PMP51-AA11JA1FGBGTJA1

PMP51-AA11JA1FGBGTJA1

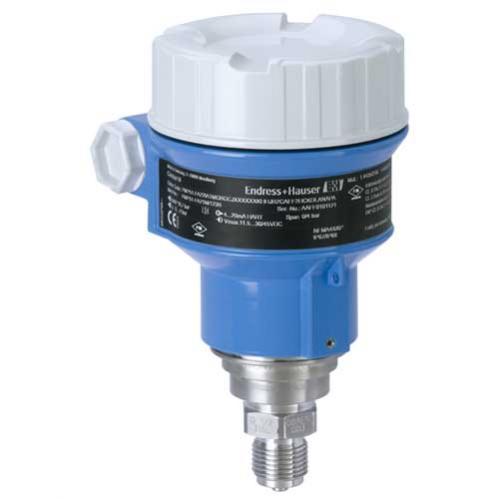

Датчик избыточного давления Cerabar M PMP51, 0…400 мбар, 0,15 %, Резьба G1" наруж. заподлицо, Мембрана: Открытая, Аналог.выход: 4…20 мА 2-проводн., ЖК-дисплей, 3 кнопки, Сальник M20, IP66/68 NEMA4X/6P

Основные характеристики


Тип Датчик избыточного давления
Марка Cerabar M PMP51
Способ измерения Непрерывное измерение
Диапазон измерения 0…400 мбар
Точность измерения, % 0.15
Мех.присоединение Резьба G1" наруж. заподлицо
Тип мембраны Открытая
Аналоговые выходы 4…20 мА 2-проводн.
Дискретные выходы -
Эл.присоединение Сальник M20
Температура измеряемой среды -40…+125 °С
Степень защиты корпуса IP66/68 NEMA4X/6P
Производитель: Endress+Hauser
Цена: По запросу (за 1 шт.)

Интеллектуальный преобразователь абсолютного/избыточного давления и разрежения Cerabar M PMP51 с металлическими мембранами.

Области применения: измерение давления и уровня в резервуарах и трубопроводах.

Особенности прибора:

  • Кремниевый чувствительный элемент, работающий по тензорезистивному принципу действия;

  • Компактная модульная конструкция;

  • Съемный ЖК индикатор с тремя кнопками для настройки прибора по месту измерения;

  • Широкий перечень металлических коррозионно-стойких мембран;

  • Межповерочный интервал: 4 года.

Область применения:

  • Базовая приведённая погрешность: ±0,15%, ±0,075% (опция);

  • Взрывозащита: Ex ia, Ex d;

  • Выходной сигнал: 4..20мА, 4..20мА HART, Profibus PA, FOUNDATION Fieldbus;

  • Температура рабочей среды: -40...+130 °С (до 150 °С не более 1 часа);

  • Температура окружающей среды: -50...+85 °С;

  • Диапазон измеряемого давления: -1...0,4/1/2/4/10/40/100/400 бар;

  • Перенастройка диапазона измерения: До 100:1;

  • Корпус:

  • материал: алюминий, нержавеющая сталь;

  • степень защиты корпуса: IP66/68;

  • Материал мембраны: 316L, Hastelloy, C276, Золото-родиевое покрытие;

  • Присоединение к процессу: Резьбы, Фланцы DIN/ANSI, Гигиенические присоединения.

Описание

Тип
Датчик избыточного давления
Марка
Cerabar M PMP51
Назначение
Для газов, пара, жидкостей
Исполнение
Общепромышленный

Измерение

Способ измерения
Непрерывное измерение
Диапазон измерения
0…400 мбар
Перегрузка
6 бар
Точность измерения, %
0.15

Механическое присоединение

Мех.присоединение
Резьба G1" наруж. заподлицо
Тип мембраны
Открытая

Электрическое присоединение

Аналоговые выходы
4…20 мА 2-проводн.
Дискретные выходы
-
Напряжение питания
11,5…45 В пост.тока
Эл.присоединение
Сальник M20

Конструкция

Индикация
ЖК-дисплей
Управление и настройка
3 кнопки
Материал корпуса
Алюминий
Материал уплотнения
FKM Viton
Материал корпуса в контакте с изм.средой /Материал мембраны
Сталь (316L)

Условия эксплуатации

Температура измеряемой среды
-40…+125 °С
Температура окружающей среды при эксплуатации
-40…+85 °С
Температура окружающей среды при хранении
-40…+90 °С
Степень защиты корпуса
IP66/68 NEMA4X/6P
