PMP131-A1601A1Q

PMP131-A1601A1Q

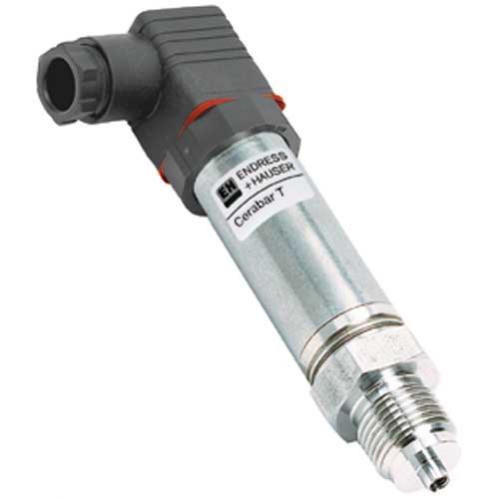

Датчик избыточного давления Cerabar T PMP131, 0…4 бар, 0,5 %, Резьба М20х1,5 наруж., Мембрана: Закрытая, Аналог.выход: 4…20 мА 2-проводн., Разъём М16 DIN 43650, IP65

Основные характеристики


Тип Датчик избыточного давления
Марка Cerabar T PMP131
Способ измерения Непрерывное измерение
Диапазон измерения 0…4 бар
Точность измерения, % 0.5
Мех.присоединение Резьба М20х1,5 наруж.
Тип мембраны Закрытая
Аналоговые выходы 4…20 мА 2-проводн.
Дискретные выходы -
Эл.присоединение Разъём М16 DIN 43650
Температура измеряемой среды -25…+70 °С
Степень защиты корпуса IP65
Производитель: Endress+Hauser
Цена: По запросу (за 1 шт.)

Экономичный компактный преобразователь избыточного/абсолютного давления и разрежения Cerabar T PMP131 с металлической мембраной.

Области применения: измерение давления в резервуарах и трубопроводах.

Особенности прибора:

  • Кремниевый чувствительный элемент, работающий по тензорезистивному принципу действия;

  • Съемный ЖК индикатор;

  • Стойкость к 4-х кратным перегрузкам;

  • Использование при давлении до 400бар;

  • Межповерочный интервал: 4 года;

  • Фиксированный ряд диапазонов измерения.

Область применения

  • Базовая приведённая погрешность: ±0,5%;

  • Взрывозащита: Ex ib;

  • Выходной сигнал: 4..20мА, 0...10В, PNP релейный сигнал;

  • Температура рабочей среды: -25...+70?С;

  • Температура окружающей среды: -25...+75?С (Ex i: –25 ... +65 °C);

  • Диапазон измеряемого давления: 0...1/2/4/10/40/100/400 бар;

  • Корпус:

  • материал: нержавеющая сталь;

  • степень защиты корпуса: IP65...68;

  • Материал мембраны: 316L;

  • Присоединение к процессу: резьбы M20*1.5; G1/4"; G1/2"; G1/2" заподлицо; NPT1/4"; NPT1/2".

Описание

Тип
Датчик избыточного давления
Марка
Cerabar T PMP131
Назначение
Для газов, пара, жидкостей
Исполнение
Общепромышленный

Измерение

Способ измерения
Непрерывное измерение
Диапазон измерения
0…4 бар
Перегрузка
16 бар
Точность измерения, %
0.5

Механическое присоединение

Мех.присоединение
Резьба М20х1,5 наруж.
Тип мембраны
Закрытая

Электрическое присоединение

Аналоговые выходы
4…20 мА 2-проводн.
Дискретные выходы
-
Напряжение питания
12…30 В пост.тока
Эл.присоединение
Разъём М16 DIN 43650

Конструкция

Индикация
Нет
Управление и настройка
Нет
Материал корпуса
Материал корпуса в контакте с изм.средой /Материал мембраны

Условия эксплуатации

Температура измеряемой среды
-25…+70 °С
Температура окружающей среды при эксплуатации
-25…+70 °С
Температура окружающей среды при хранении
-40…+85 °С
Степень защиты корпуса
IP65
Название Дата размещения Формат Размер
Техническая документация
Техническое описание PMP131 09.03.2022 PDF 0.12 MB
Эксплуатационная документация
Руководство по эксплуатации PMC131, PMP131, PMP135 09.03.2022 PDF 0.63 MB
