FMU42-APH2A22A

FMU42-APH2A22A

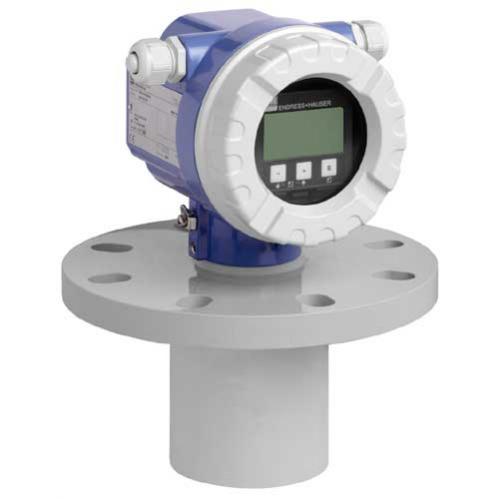

Датчик уровня ультразвуковой Prosonic M FMU42, 0…10 м, 0,2 %, Фланец DN80, DN100, Аналог.выход: 4…20 мА HART 4-проводн., Сальник М20, IP68

Основные характеристики


Тип Датчик уровня ультразвуковой
Марка Prosonic M FMU42
Способ измерения Непрерывное измерение
Диапазон измерения 0…10 м
Точность измерения, % 0.2
Мех.присоединение Фланец DN80, DN100
Аналоговые выходы 4…20 мА HART 4-проводн.
Эл.присоединение Сальник М20
Температура измеряемой среды -40...+80 °С
Степень защиты корпуса IP68
Производитель: Endress+Hauser
Цена: По запросу (за 1 шт.)

Prosonic M FMU42 - ультразвуковой уровнемер в компактном исполнении для бесконтактного измерения уровня жидких продуктов, паст и крупнозернистых сыпучих продуктов.

Преимущества

  • Быстрый и простой ввод в эксплуатацию посредством меню 4х-строчного текстового дисплея;

  • Огибающие кривые на дисплее для упрощения процесса диагностики;

  • Удаленное управление, диагностика и ведение документации на измерительную точку выполняются с помощью программного обеспечения ToF Tool;

  • Применим во взрывоопасных зонах (Gas-Ex, Dust-Ex);

  • Функция линеаризации (до 32 точек) для преобразования значений измерения в любую единицу измерения уровня, объема или расхода;

  • Бесконтактный метод измерения минимизирует сервисные расходы;

  • Опция: выносной дисплей и удаленное управление (до 20 м от уровнемера);

  • Встроенный датчик температуры для автоматической коррекции зависимой от температуры скорости распространения звука.

Область применения

  • Непрерывное, бесконтактное измерение уровня жидких продуктов, паст, шламов и крупнозернистых сыпучих продуктов;

  • Измерение расхода на открытых каналах и измерительных сливах;

  • Внедрение в систему: HART (standard), 4 ... 20 мА, PROFIBUS PA, Foundation Fieldbus;

  • Максимальный рабочий диапазон измерения: 10 м (жидкие продукты), 5 м (сыпучие продукты).

Описание

Тип
Датчик уровня ультразвуковой
Марка
Prosonic M FMU42
Назначение
Для жидкостей
Исполнение
Общепромышленный

Измерение

Способ измерения
Непрерывное измерение
Диапазон измерения
0…10 м
Точность измерения, %
0.2

Механическое присоединение

Мех.присоединение
Фланец DN80, DN100

Электрическое присоединение

Аналоговые выходы
4…20 мА HART 4-проводн.
Напряжение питания
10,5…32 В пост.тока
Эл.присоединение
Сальник М20

Конструкция

Индикация
Дисплей 4 строки
Управление и настройка
3 кнопки
Материал корпуса
Алюминий
Материал уплотнения
VITON или EPDM
Материал корпуса в контакте с изм.средой /Материал мембраны
PVDF

Условия эксплуатации

Давление измеряемой среды
0.7 бар ... 2.5бар абс.
Температура измеряемой среды
-40...+80 °С
Температура окружающей среды при хранении
-40...+80 °С
Степень защиты корпуса
IP68

Другое

Наличие госповерки
-
Примечание
Для исполнения с дисплеем температура окр.среды при эксплуатации: -20…+70°C (при температурах, выходящих за пределы этого
диапазона, читаемость дисплея может понизиться).
