FMX167-A1AMD1A7

FMX167-A1AMD1A7

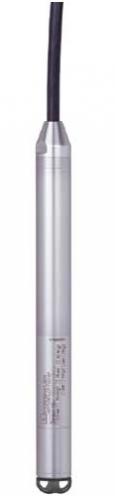

Датчик уровня гидростатический Waterpilot FMX167, 0…6 м в.с., 0,2 %, Погружной, Аналог.выход: 4…20 мА 2-проводн., Кабель 6м, IP68

Основные характеристики


Тип Датчик уровня гидростатический
Марка Waterpilot FMX167
Способ измерения Непрерывное измерение
Диапазон измерения 0…6 м в.с.
Точность измерения, % 0.2
Мех.присоединение Погружной
Аналоговые выходы 4…20 мА 2-проводн.
Эл.присоединение Кабель 6м
Температура измеряемой среды -10...+70 °С
Степень защиты корпуса IP68
Производитель: Endress+Hauser
Цена: По запросу (за 1 шт.)

Waterpilot FMX167 - датчик гидростатического давления с измерительной ячейкой Ceraphire. Используется для гидростатического измерения давления жидких и пастообразных продуктов в фармацевтической и пищевой отраслях промышленности; измерения уровня, объема или массы жидких продуктов.

Описание продукта

Преобразователь измерительный давления и уровня с резьбовым присоединением к процессу или с подвесным зажимом. Преобразователь FMX167 состоит из погружного зонда, содержащего электронный модуль и мембрану из сверхчистой керамики, изготовленную по запатентованной технологии «Ceraphire», и гибкого трос-кабеля. Максимальный диапазон: 20бар. Выходной сигнал: 4...20мА. Опционально преобразователь можек комплектоваться сенсором Pt100 для измерения температуры среды, а также корпусом со встроенным трансмиттером ТМТ181 для преобразования сигнала Pt100 в 4..20мА. В преобразователях Waterpilot реализован емкостной принцип измерения давления. Гидростатическое давление водяного столба воздействует на керамическую измерительную мембрану, деформация которой вызывает изменение емкости на входе электронной схемы. Электронная схема формирует выходной унифицированный аналоговый токовый сигнал 4...20мА.

Технические характеристики:

  • Предел допускаемой основной погрешности: ±0,2%;

  • Верхние пределы измерительных диапазонов избыточного и абсолютного давления: 0,1/0,2/0,4/0,6/1/2/4/10/20 бар;

  • Материал мембраны: Сверхчистая керамика Al2O3 (99,9%);

  • Исполнения зонда:

  • Пресная вода: диаметр зонда 22мм, материал 316L;

  • Сточные воды: диаметр зонда 42мм, материал 316L, мембрана "заподлицо»;

  • Соленая вода: диаметр зонда 29мм, материал 316L, полиолефиновое покрытие;

  • Выходной сигнал 4..20мА;

  • Присоединение к процессу:

  • Подвесной зажим;

  • Резьбы;

  • Взрывозащищенное исполнение: Ex ia;

  • Температура рабочей среды: -10…+70°С.

Описание

Тип
Датчик уровня гидростатический
Марка
Waterpilot FMX167
Назначение
Для жидкостей
Исполнение
Общепромышленный

Измерение

Способ измерения
Непрерывное измерение
Диапазон измерения
0…6 м в.с.
Перегрузка
10 бар
Точность измерения, %
0.2

Механическое присоединение

Мех.присоединение
Погружной

Электрическое присоединение

Аналоговые выходы
4…20 мА 2-проводн.
Напряжение питания
10…30 В пост.тока
Эл.присоединение
Кабель 6м

Конструкция

Диаметр корпуса, мм
22
Материал корпуса
Нерж. сталь 316L
Материал уплотнения
FKM (Витон)
Материал корпуса в контакте с изм.средой /Материал мембраны
Керамика из оксида алюминия

Условия эксплуатации

Температура измеряемой среды
-10...+70 °С
Температура окружающей среды при хранении
-40...+80 °С
Степень защиты корпуса
IP68

Другое

Наличие госповерки
-
Название Дата размещения Формат Размер
Техническая документация
Техническое описание FMX167 09.03.2022 PDF 0.98 MB
Эксплуатационная документация
Инструкция по эксплуатации FMX167 09.03.2022 PDF 1.04 MB
