10D65-4CGA1AA0A4AA

10D65-4CGA1AA0A4AA

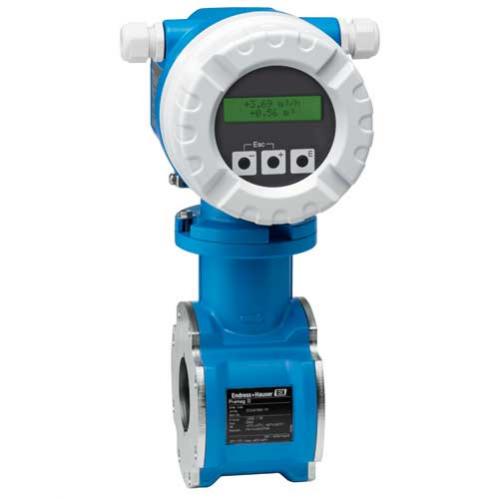

Расходомер электромагнитный Promag 10D, 8…500 дм3/мин, 0,5 %, Межфланцевое Ду65, Аналог.выход: 4…20 мА HART 2-проводн., Число-имп.выход: 1, Интерфейс: нет, IP67

Основные характеристики


Тип Расходомер электромагнитный
Марка Promag 10D
Диапазон измерения 8…500 дм3/мин
Точность измерения, % 0.5
Мех.присоединение Межфланцевое Ду65
Прямолинейные участки 5Ду до и 2Ду после
Аналоговые выходы 4…20 мА HART 2-проводн.
Число-импульсные выходы 1
Дискретные выходы -
Интерфейс нет
Эл.присоединение Сальник М20
Степень защиты корпуса (первичный блок) IP67
Степень защиты корпуса (вторичный блок) -
Производитель: Endress+Hauser
Цена: По запросу (за 1 шт.)

Электромагнитный расходомер Promag 10D предназначен для измерения расхода в процессах водоподготовки и водоотведения.

Описание продукта

За счет инновационного присоединения к процессу, Promag D является универсальным решением для различных задач по измерению расхода воды.

Преимущества

Легкий и компактный расходомер Promag D подходит для установки в пластиковых или металлических трубах и для применений с ограниченным пространством.

Концепция пребразователей Proline:

  • Высокая степень надежности и стабильности измерений;

  • Унифицированное управление.

Сенсоры Promag имеют следующие преимущества:

  • Отсутствие потерь давления;

  • Нечувствительность к вибрации;

  • Простой монтаж и ввод в эксплуатацию.

Область применения

Электромагнитные расходомеры применяются для двунаправленного измерения расхода в процессах со следующими рабочими характеристиками:

  • Минимальная проводимость измеряемого продукта ? 50 мкСм/см:

    • Питьевая вода;

    • Сточные воды;

  • Скорость потока до 4700 дм?/мин;

  • Рабочая температура до +60°C;

  • Рабочее давление 16 бар;

  • Футеровка из полиамида;

  • Сертификаты на применение с питьевой водой:

  • KTW/W270;

  • WRAS BS 6920;

  • ACS;

  • NSF 61.

Описание

Тип
Расходомер электромагнитный
Марка
Promag 10D
Назначение
Для питьевой воды
Исполнение
Общепромышленный

Измерение

Диапазон измерения
8…500 дм3/мин
Точность измерения, %
0.5

Механическое присоединение

Мех.присоединение
Межфланцевое Ду65
Прямолинейные участки
5Ду до и 2Ду после

Электрическое присоединение

Аналоговые выходы
4…20 мА HART 2-проводн.
Число-импульсные выходы
1
Дискретные выходы
-
Интерфейс
нет
Напряжение питания
85...250 V AC
Эл.присоединение
Сальник М20

Конструкция

Наличие вторичного прибора
нет
Индикация
Дисплей 2строки
Управление и настройка
3 кнопки

Условия эксплуатации

Давление измеряемой среды
16 бар
Температура окружающей среды при эксплуатации
-20...+60 °С
Температура окружающей среды при хранении
-20...+60 °С
Степень защиты корпуса (первичный блок)
IP67
Степень защиты корпуса (вторичный блок)
-

Другое

Наличие госповерки
-
Название Дата размещения Формат Размер
Техническая документация
Техническое описание Promag 10D (англ.) 09.03.2022 PDF 0.71 MB
Опросный лист для подбора расходомеров 09.03.2022 PDF 0.68 MB
Эксплуатационная документация
Руководство по эксплуатации Promag 10D (англ.) 09.03.2022 PDF 6.91 MB
