ATS48D17Q

ATS48D17Q

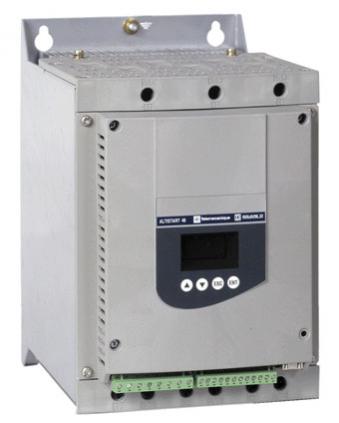

Устройство плавного пуска и торможения Altistart 48, 17 А, 3х230-415 В, 50/60 Гц

Основные характеристики


Тип устройства Устройство плавного пуска и торможения
Марка Altistart 48
Напряжение питания 3х230-415 В, 50/60 Гц
Номинальный ток, А 17
Мощность двигателя (при U=400В), кВт 7.5
Степень защиты корпуса IP20
Производитель: Schneider Electric
Цена: По запросу (за 1 шт)

Устройство плавного пуска и торможения Altistart 48 представляет собой тиристорное переключающее устройство (регулятор напряжения), обеспечивающее плавный пуск и остановку трехфазных асинхронных двигателей с короткозамкнутым ротором мощностью от 4 до 1200 кВт.

Оно объединяет функции плавного пуска и торможения, защиты механизмов и двигателей, а также связи с системами автоматизации. Эти функции отвечают наиболее частым применениям, главным образом, в строительной, пищевой и химической отраслях для центробежных механизмов, насосов, вентиляторов, компрессоров и конвейеров. Характеристики алгоритма управления устройств плавного пуска Altistart 48 обеспечивают высокую надежность, безопасность и простоту ввода в эксплуатацию.

Пусковое устройство Altistart 48 - это экономичное решение, позволяющее:

  • уменьшить стоимость эксплуатации механизмов путем снижения механических воздействий и улучшения эксплуатационной готовности оборудования;

  • уменьшить влияние пуска двигателей на электрическую сеть за счет ограничения бросков тока и провалов напряжения в сети.

Семейство устройств Altistart 48 включает в себя две гаммы изделий для трехфазной сети напряжением:

  • 230 - 415 В, 50/60 Гц;

  • 208 - 690 В, 50/60 Гц.

Обе гаммы пусковых устройств Altistart 48 подразделяются на типоразмеры в зависимости от режима работы - нормального или тяжелого.

Функции

Пусковое устройство Altistart 48 поставляется готовым к использованию для нормального применения с классом защиты двигателя 10. Оно имеет встроенный терминал, позволяющий перестраивать программируемые функции, настройки и защиты с целью адаптации и индивидулизации применения к нуждам клиента.

Функции электропривода:

  • специальный алгоритм управления моментом, реализованный в устройствах плавного пуска Altistart 48 (патент Schneider Electric);

  • поддержание момента, развиваемого двигателем во время ускорения и замедления (значительное уменьшение ударных нагрузок);

  • простота настройки ускорения при разгоне и пускового момента;

  • возможность закоротки устройства с помощью обходного контактора по окончании пуска с поддержанием электронных защит (функция "байпасс");

  • большой допустимый диапазон изменения частоты при питании от электроагрегатов;

  • возможность подключения пускового устройства к двигателю с соединением обмоток треугольником, последовательно с каждой обмоткой.

Функции защиты двигателя и механизма:

  • встроенная косвенная тепловая защита двигателя;

  • обработка информации с терморезисторов (позисторов);

  • контроль времени пуска;

  • предварительный обогрев двигателя;

  • защита от недогрузки и перегрузки в установившемся режиме.

Функции, облегчающие интегрирование в системы автоматизации:

  • 4 дискретных входа, 2 дискретных выхода, 3 релейных выхода и 1 аналоговый выход;

  • съемные клеммники входных и выходных цепей управления;

  • функция конфигурирования второго двигателя, простота адаптирования настроек;

  • отображение электрических параметров, состояния нагрузки и времени работы;

  • последовательный порт RS 485 для подключения к шине Modbus.

Описание

Тип устройства
Устройство плавного пуска и торможения
Марка
Altistart 48

Сетевое питание

Напряжение питания
3х230-415 В, 50/60 Гц

Привод

Номинальный ток, А
17
Кол-во контролируемых фаз
3
Защита
Встроенная защита пускового устройства и двигателя
Способ пуска
Под контролем момента
Способ останова
остановка на выбеге; остановка под контролем момента; динамическое торможение
Функция байпаса
С помощью обходного (внешнего) контактора
Мощность двигателя (при U=400В), кВт
7.5
Тип двигателя
Асинхронный

Входы/выходы и интерфейс

Аналоговые входы
1 вход для подключения датчика PTC
Аналоговые выходы
Токовый выход 0-20 или 4-20 мA
Дискретные входы
4 входа =24 В
Дискретные выходы
2 выхода =24 В, 3 релейных выхода
Интерфейс
RS485 (Modbus)

Условия эксплуатации

Температура окружающей среды при эксплуатации
-10…+40 °C без ухудшения характеристик, +60 °C с ухудшением
Температура окружающей среды при эксплуатации (мин), °С
-10
Температура окружающей среды при эксплуатации (макс), °С
60
Влажность окружающей среды при эксплуатации
От 5 до 95 % без конденсации и каплеобразования, в соответствии с МЭК 60068-2-3
Температура окружающей среды при хранении
-25…+70 °C
Степень защиты корпуса
IP20
Исполнение
Навесное
Габаритные размеры (В/Ш/Г), мм
275/160/190
Вес, кг
4.9
