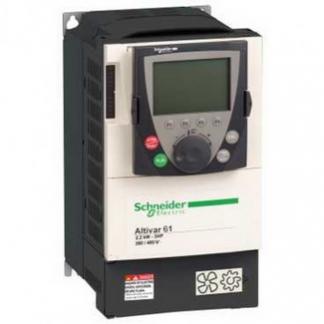

ATV61H075N4

ATV61H075N4

Преобразователь частоты ATV61, 0,75 кВт, 380-480 В, IP20

Основные характеристики


Применение Для мех.нагрузок с переменным моментом
Марка Altivar 61
Напряжение питания ~3x380-480V
Номинальный ток, А 2.3
Мощность двигателя, кВт 0.75
Тип двигателя Асинхронный и синхронный
Закон управления Скалярное U/f, Векторное в разомкнутой системе
Степень защиты корпуса IP20
Исполнение Навесной
Производитель: Schneider Electric
Цена: По запросу (за 1 шт)

Преобразователь частоты Altivar 61 предназначен для трехфазных асинхронных двигателей мощностью от 0,75 до 800 кВт.

Для механических нагрузок с переменным моментом (насосное и вентиляторное оборудование, компрессорные установки).

Преобразователь используется для создания современных систем отопления, вентиляции и кондиционирования воздуха (HVAC) в промышленных и коммерческих зданиях для управления вентиляторными агрегатами, установками кондиционирования воздуха, насосными агрегатами.

Преобразователь частоты Altivar 61 может уменьшить эксплуатационные расходы путем оптимизации потребления энергии, значительно повышая комфортность.

Различные встроенные функции позволяют адаптировать преобразователь для использования в электрических установках, сложных управляющих системах и системах диспетчеризации инженерного оборудования здания.

Многофункциональность преобразователя частоты Altivar 61 увеличена за счет расширения диапазона сетевого питания до 690 В.

При разработке преобразователя учитывалась необходимость электромагнитной совместимости и уменьшения гармонических составляющих тока. В зависимости от характеристик, каждый тип (UL типа 1/IP 20 и/или UL типа 12/IP 54) либо имеет встроенные фильтры ЭМС класса А или В и дроссели звена постоянного тока, либо эти элементы доступны в качестве дополнительного оборудования.

Макроконфигурации и меню ускоренного запуска ПЧ Altivar 61 могут использоваться для быстрого запуска установок и моментальной настройки в дружественных пользователю диалоговых средствах.

Функции, разработанные специально для насосных и вентиляторных агрегатов:

  • энергосбережение, квадратичный закон по 2 или 5 точкам;

  • автоматический подхват вращающейся нагрузки с поиском скорости;

  • адаптация ограничения тока в зависимости от скорости;

  • подавление шума и резонанса посредством частоты коммутации, которая, в зависимости от номинальной нагрузки, может быть установлена до 16 кГц во время работы, и случайной модуляции;

  • предустановленные скорости;

  • встроенный ПИД-регулятор с предустановленными значениями ПИД и автоматическим и ручным режимами работы (Auto/Man);

  • счетчики наработки и энергопотребления;

  • определение отсутствия жидкости, определение нулевой скорости потока, ограничение скорости потока;

  • функция «сон», функция «пробуждение»;

  • клиентские настройки с отображением физических значений: бар, л.с., °C и т. д.

Функции защиты:

  • тепловая защита преобразователя и двигателя, терморезисторы PTC;

  • защита от перегрузок и превышения тока при продолжительной работе;

  • механическая защита при помощи функций пропуска частот, чередования фаз;

  • защита установки при помощи определения недостаточной нагрузки, перегрузки и отсутствия потока;

  • защита посредством управления неисправностями настраиваемых групп предупреждений.

Функции безопасности:

  • обеспечение безопасности механизма при помощи встроенной защитной функции блокировки преобразователя Power Removal; эта функция предотвращает случайный запуск двигателя. Она соответствует требованиям стандарта EN 954-1, категории 3, и стандарта МЭК/EN 61508, SIL2 (контроль безопасности/сигнализация для процессов и систем).

  • обеспечение безопасности установки при помощи функции форсированной работы с запретом неисправностей, команд направления работы и конфигураций задания.

Серия преобразователей частоты Altivar 61 предназначена для двигателей мощностью от 0,75 до 800 кВт с четырьмя типами сетевого питания:

  • трехфазное 200 ? 240 В от 0,75 до 90 кВт, UL тип 1/IP 20;

  • трехфазное 380 ? 480 В от 0,75 до 630кВт, UL тип 1/IP 20;

  • трехфазное 380 ? 480 В от 0,75 до 90 кВт, UL тип 12/IP 54;

  • трехфазное 500 ? 690 В от 1,5 до 800 кВт, UL тип 1/IP 20.

Преобразователь Altivar 61 UL типа 1/IP 20 может использоваться с двигателями мощностью от 0,37 до 5,5 кВт с однофазным питанием 200 - 240 В (требуется уменьшение мощности).

Преобразователь частоты Altivar 61 имеет встроенные протоколы Modbus и CANopen, а также значительные функциональные возможности. Функциональность преобразователя может быть увеличена с помощью дополнительных карт расширения входов-выходов, коммуникационных карт, карт переключения насосов и программируемой карты встроенного контроллера.

Описание

Применение
Для мех.нагрузок с переменным моментом
Марка
Altivar 61

Сетевое питание

Напряжение питания
~3x380-480V

Привод

Номинальный ток, А
2.3
Выходная частота
0,5-500 Гц
Частота коммутации
1-16 кГц
Максимальный ток
2,7 А в течение 60 с
Мощность двигателя, кВт
0.75
Тип двигателя
Асинхронный и синхронный
Закон управления
Скалярное U/f, Векторное в разомкнутой системе

Входы/выходы и интерфейс

Аналоговые входы
1 аналоговый вход, ток или напряжение; 1 аналоговый вход по напряжению
Аналоговые выходы
1 аналоговый выход, конфигурируемый по напряжению, по току или в качестве дискретного
Дискретные входы
5 программируемых входов =24 В; 1 дискретный вход, конфигурируемый на дискретный вход или для подключения терморезисторов PTC
Дискретные выходы
1 реле с перекидным контактом; 1 реле с НО контактом
Интерфейс
RS485 Modbus RTU и CANopen
Карты расширения
Карты расширения входов-выходов; Карты расширения интерфейсов; Карта программируемого контроллера; Карты управления многонасосными установками

Условия эксплуатации

Температура окружающей среды при эксплуатации
-10…+50 °C без ухудшения характеристик, +60 °C с ухудшением
Температура окружающей среды при эксплуатации (мин), °С
-10
Температура окружающей среды при эксплуатации (макс), °С
60
Влажность окружающей среды при эксплуатации
От 5 до 95 % без конденсации и каплеобразования, в соответствии с МЭК 60068-2-3
Температура окружающей среды при хранении
-25…+70 °C
Степень защиты корпуса
IP20
Исполнение
Навесной
Габаритные размеры (В/Ш/Г), мм
230/130/175
Вес, кг
3

Дополнительное оборудование

Наименование
Автоматические выключатели
GV2LE08
Автоматический выключатель TeSys GV2, 3п, 4 А, 100 кА, Расцепитель Электромагнитный
По запросу (за 1 шт)
Контакторы
LC1D09M7
Контактор нереверсивный TeSys LC1D, 9 А, катушка 220V AC
По запросу (за 1 шт)
Терминалы и панели оператора
VW3A1101
Графический выносной терминал для ПЧ Altivar
По запросу (за 1 шт)
Карты расширения для ПЧ
VW3A3201
Карта расширения дискретных входов/выходов, нет, Altivar 61 и 71
По запросу (за 1 шт)
VW3A3202
Карта расширения входов/выходов универсальная, нет, Altivar 61 и 71
По запросу (за 1 шт)
VW3A3303
Коммуникационная карта, RS485 Modbus, Uni-Telway, Altivar 61 и 71
По запросу (за 1 шт)
VW3A3310D
Коммуникационная карта, Ethernet Modbus TCP/IP, Altivar 61 и 71
По запросу (за 1 шт)
VW3A3501
Карта программируемого контроллера (среда CodeSys V2), CANopen (Master), Altivar 61 и 71
По запросу (за 1 шт)
VW3A3502
Карта переключения насосов ATV61 совм ATV38, CANopen (Master)
По запросу (за 1 шт)
VW3A3503
Карта переключения насосов ATV61, CANopen (Master)
По запросу (за 1 шт)
Сетевые дроссели
VW3A4551
Сетевой дроссель 4 А, 10 мГн, IP00
По запросу (за 1 шт)
Дроссели двигателя
VW3A5101
Дроссель двигателя 12 А, IP00
По запросу (за 1 шт)
Синусные фильтры
VW3A5201
Синусный фильтр 11 А, IP20
По запросу (за 1 шт)
Тормозное сопротивление
VW3A7701
Тормозное сопротивление 100 Ом, 0,05 кВт, IP20
По запросу (за 1 шт)
Название Дата размещения Формат Размер
Каталоги
Каталог ATV61 09.03.2022 PDF 14.42 MB
Эксплуатационная документация
Руководство по установке ATV61 09.03.2022 PDF 2.17 MB
Руководство по программированию ATV61 09.03.2022 PDF 5.01 MB
