VW3A4565

VW3A4565

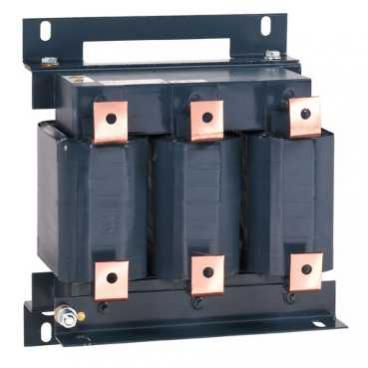

Сетевой дроссель 720 А, 0,032 мГн, IP00

Основные характеристики


Применение Для защиты от сетевых перенапряжений и снижения гармоник от ПЧ
Марка Altivar 61 и 71
Тип Сетевой дроссель
Номинальный ток, А 720
Значение индуктивности, мГн 0.03
Степень защиты корпуса IP00
Производитель: Schneider Electric
Цена: По запросу (за 1 шт)

Сетевые дроссели позволяют обеспечить лучшую защиту от сетевых перенапряжений и уменьшить гармоники тока, вырабатываемые преобразователем частоты.

Рекомендуемые дроссели позволяют ограничить линейный ток. Они разработаны в соответствии со стандартом EN 50178 (VDE 0160, уровень 1 перенапряжения большой мощности в питающей сети).

Значения индуктивности соответствуют падению напряжения от 3 до 5 % номинального напряжения сети. Более высокое значение вызывает потерю момента.

Дроссели устанавливаются на входе преобразователя частоты.

Применение

Использование сетевых дросселей особенно рекомендуется в следующих случаях:

  • при параллельном включении нескольких преобразователей с близко расположенными соединениями;

  • при наличии в сети питания значительных помех от другого оборудования;

  • при асимметрии напряжения питания между фазами > 1,8 % номинального напряжения;

  • при питании ПЧ от линии с низким полным сопротивлением (преобразователь расположен рядом с трансформаторами, в 10 раз более мощными, чем преобразователь);

  • при установке большого количества ПЧ на одной линии;

  • для уменьшения перегрузки конденсаторов, повышающих cos ?, если установка оснащена батареей конденсаторов для повышения коэффициента мощности.

Описание

Применение
Для защиты от сетевых перенапряжений и снижения гармоник от ПЧ
Марка
Altivar 61 и 71
Тип
Сетевой дроссель

Основные

Номинальный ток, А
720
Ток насыщения
1352 А
Значение индуктивности, мГн
0.03
Потери
428 Вт
Падение напряжения
От 3 до 5 % номинального напряжения сети. Более высокое значение приводит к потере момента.
Максимальный ток
165 % от номинального значения в течение 60 с

Условия эксплуатации

Температура окружающей среды при эксплуатации
От 0 до +45 °C без уменьшения мощности. До +55 °C с уменьшением тока на 2 % на каждый °C свыше 45 °C.
Влажность окружающей среды при эксплуатации
95 %
Температура окружающей среды при хранении
-25…+70 °C
Степень защиты корпуса
IP00
Габаритные размеры (В/Ш/Г), мм
440/385/275
Вес, кг
82
Название Дата размещения Формат Размер
Каталоги
Таблица выбора 04.04.2017 PDF 0.07 MB
Техническая документация
Техническое описание 04.04.2017 PDF 0.17 MB
