VKV022

VKV022

Датчик вибрации VKV022, 0…50 мм/с, 5 %, Резьба М8 наруж., Аналог.выход: 4…20 мА 3-проводн., Дискр.выход: 1xNC PNP, Разъём M12 наруж., IP67

Основные характеристики


Тип Датчик вибрации
Марка VKV022
Способ измерения Непрерывное/предельное измерение
Диапазон измерения 0…50 мм/с
Частотный диапазон 10…1000 Гц
Точность измерения, % 5 %
Мех.присоединение Резьба М8 наруж.
Аналоговые выходы 4…20 мА 3-проводн.
Дискретные выходы 1xNC PNP
Эл.присоединение Разъём M12 наруж.
Степень защиты корпуса IP67
Производитель: IFM Electronic
Цена: По запросу (за 1 шт.)

В промышленности каждый вращающийся механизм обладает собственной частотной характеристикой. Если в процессе работы происходят изменения обусловленные, к примеру, повреждением подшипников или дисбалансом, то это всегда влечет за собой изменение частотной характеристики механизма. Если Вы работаете по принципу «до поломки», то экономите на текущем обслуживании, однако в будущем из-за вынужденных простоев оборудования возможны значительные потери.

Компактный датчик вибрации IFM Electronic в корпусе VK постоянно измеряет вибрацию механизмов (по ISO 10 816). Датчик вибрации IFM Electronic преобразует величину в линейный аналоговый сигнал (4 mA = 0 mm/s; 20 mA = 25 mm/s). Дополнительно имеется дискретный выход, точку переключения для которого Вы можете задать в диапазоне измерения.

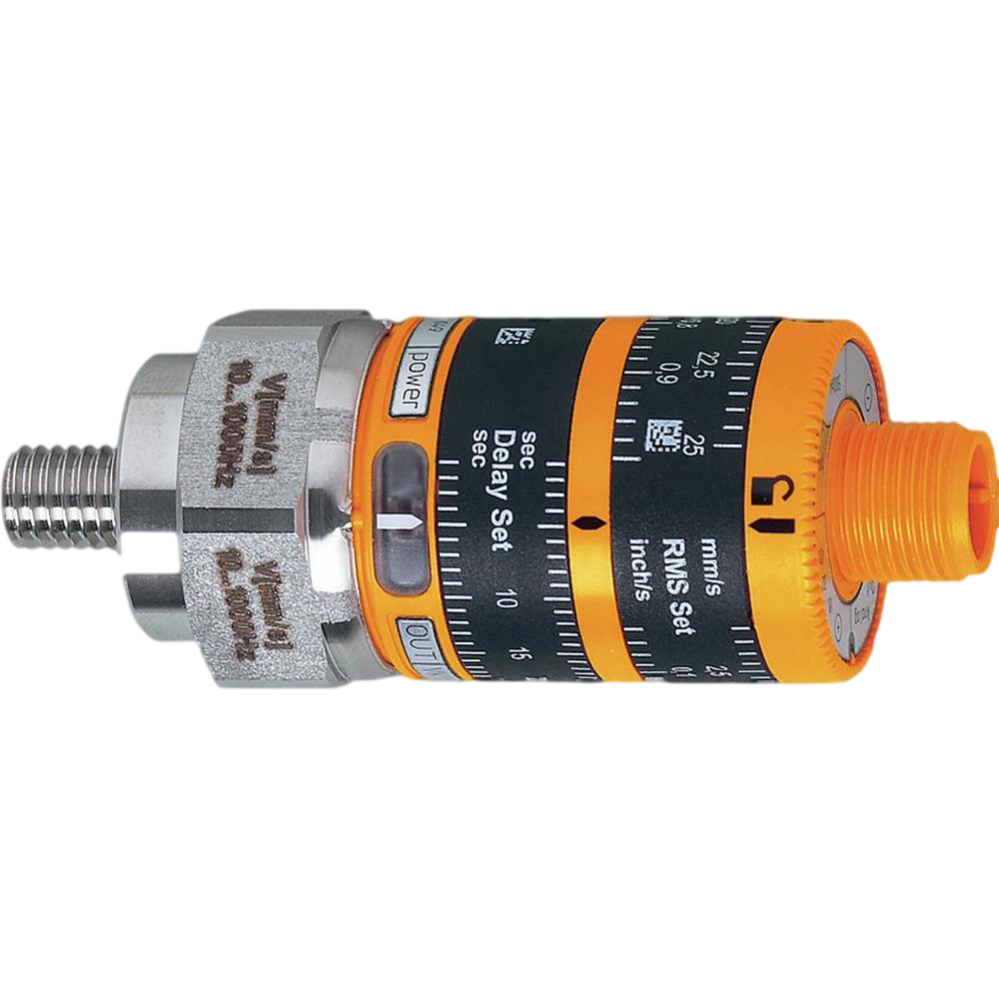

Датчик вибрации IFM Electronic VKV выполнен в прочном корпусе из нержавеющей стали, ударопрочность 400g, степень пылевлагозащиты IP 69K. Широкий температурный диапазон позволяет использовать датчик в самых тяжелых условиях эксплуатации. Ввод в эксплуатацию прост и не требует дополнительного ПО и кабелей для настройки.

Точку переключения и задержку Вы можете настроить с помощью двух поворотных колец на корпусе датчика. Эта система очень проста и удобна, она запатентована IFM и используется во многих других приборах, например: датчиках давления и температуры.

Датчики вибрации серии VK с аналоговым выходом прекрасно подойдут для контроля вибрации от вентиляторов, центрифуг и т.д.

Описание

Тип
Датчик вибрации
Марка
VKV022
Назначение
Датчик вибрации Veff по DIN ISO 10816 (среднеквадратичное значение виброскорости)
Исполнение
Общепромышленный

Измерение

Способ измерения
Непрерывное/предельное измерение
Диапазон измерения
0…50 мм/с
Частотный диапазон
10…1000 Гц
Точность измерения, %
5 %

Механическое присоединение

Мех.присоединение
Резьба М8 наруж.

Электрическое присоединение

Аналоговые выходы
4…20 мА 3-проводн.
Дискретные выходы
1xNC PNP
Напряжение питания
18…32 V DC
Эл.присоединение
Разъём M12 наруж.

Конструкция

Индикация
2xLED
Управление и настройка
2 настроечных кольца
Материал корпуса

Условия эксплуатации

Температура окружающей среды при эксплуатации
-30...+80 °C
Степень защиты корпуса
IP67

Другое

Наличие госповерки
-
Примечание
Ответная часть разъёма заказывается отдельно.
