UBO30

UBO30

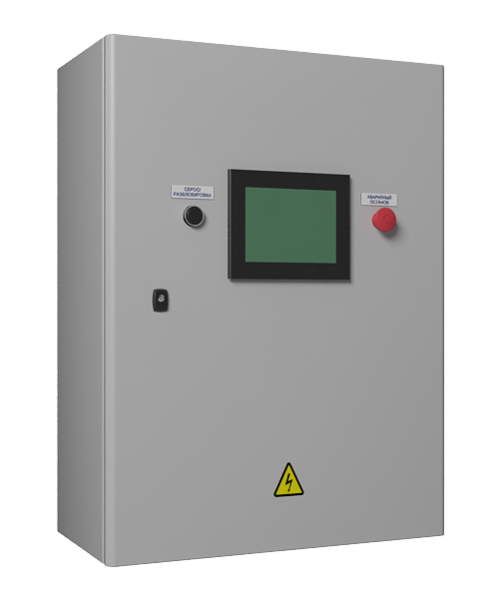

Шкаф управления общекотельным оборудованием котельной малой и средней мощности

Основные характеристики


Тип шкафа Шкаф управления общекотельным оборудованием
Серия UBO30
Тип котельной Паровая или водогрейная малой и средней мощности
Управление котлами в каскаде По производительности, По температуре сетевой воды и/или Температуре наружного воздуха
Котлов в каскаде до 4
Управление осн.оборудованием - Деаэраторы атмосферные; - Деаэраторы вакуумные; - Возврат конденсата; - Редукционная установка; - Подогреватели (сетевой воды, питательной воды и др.); - Охладители; - Газоанализ (СН4, СО); - Электроснабжение и освещение; - Отопление и вентиляция котельной; - др.
Управление доп.оборудованием - Контур водяного отопления; - Контур ГВС; - др.
Напряжение питания шкафа 1х220/3х380 В, 50 Гц
Схема питания 1 ввод питания силовой, 1 ввод питания от ИБП (автоматика)
Степень защиты корпуса IP54
Производитель: INOVA GROUP
Цена: По запросу (за 1 шт.)

Назначение

Шкафы серии UBO30/70 предназначены для автоматизации общекотельного оборудования паровых и водогрейных котельных, а также для каскадного управления котлами.

Состав

ШУОО серии UBO30/70 имеют в своём составе:

  • Силовые автоматические выключатели;

  • Блок питания, контроллерное оборудование и панель ЧМИ;

  • Элементы индикации и управления;

  • Промежуточные реле и клеммы;

  • Корпус;

Доп.оборудование и опции (по запросу).

Комплектующие  шкафа - производства только  ведущих мировых производителей (Schneider Electric, Phoenix Contact и пр.).

Типовые решения

Котельные с паровыми котлами с автоматизированными горелками;

Котельные с паровыми котлами с неавтоматизированными горелками;

Котельные с водогрейными котлами с автоматизированными горелками;

Котельные с водогрейными котлами с неавтоматизированными горелками.

Общее

Тип шкафа
Шкаф управления общекотельным оборудованием
Серия
UBO30

Электропитание

Напряжение питания шкафа
1х220/3х380 В, 50 Гц
Схема питания
1 ввод питания силовой,
1 ввод питания от ИБП (автоматика)
Напряжение питания исполнительных механизмов
1х220 В, 50 Гц,
3х380 В 50 Гц (через БУ-380 - опция)
Источник питания для внешних устройств, требующих отдельного питания
220V AC 2А;
24V DC 1А

Входы/выходы и интерфейс

Аналоговые входы
До 32
Дискретные входы
До 64
Аналоговые выходы
До 8
Дискретные выходы
До 64
Внешний интерфейс (диспетчеризация)
- Ethernet Modbus TCP/IP (стандарт);
- RS-485 Modbus RTU (опция);
- Profibus DP (опция);
- Радио-модем 433 МГц (опция);
- GSM/GPRS-модем (опция);
- др. (опция)
Индикация и управление
Графическая цветная сенсорная панель 7” на дверце;
Кнопка «Снятие блокировки»,
Выключатель «Аварийный останов»

Условия эксплуатации

Температура и влажность окружающей среды (при эксплуатации)
+1…+40 °С, до 80 % при 25°С (исполнение УХЛ4)
Степень защиты корпуса
IP54
Материал корпуса
Сталь
Размещение шкафа
Навесное
Габаритные размеры (ВхШхГ), мм, мм
До 1400х1000х300

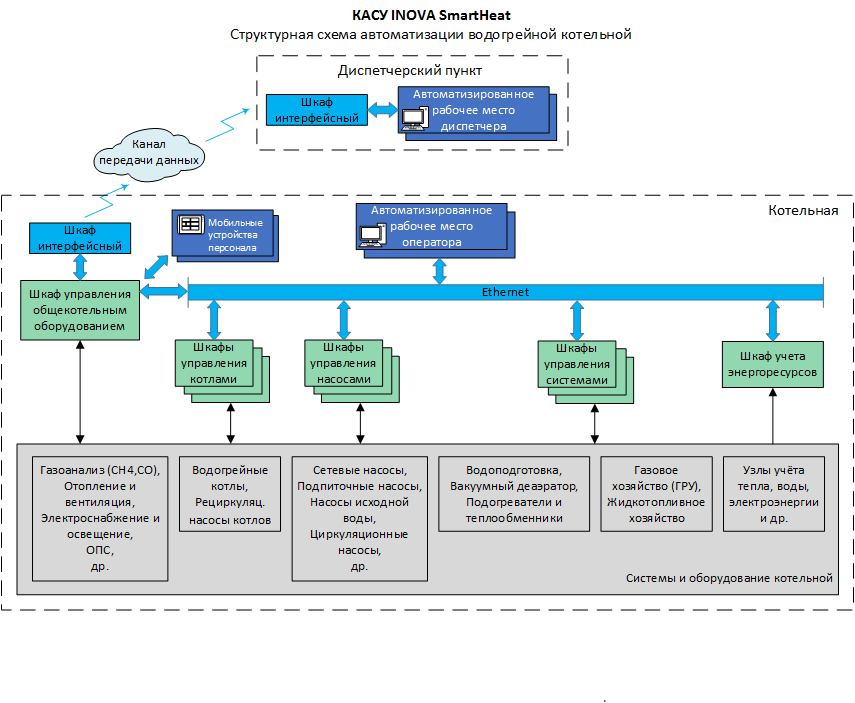

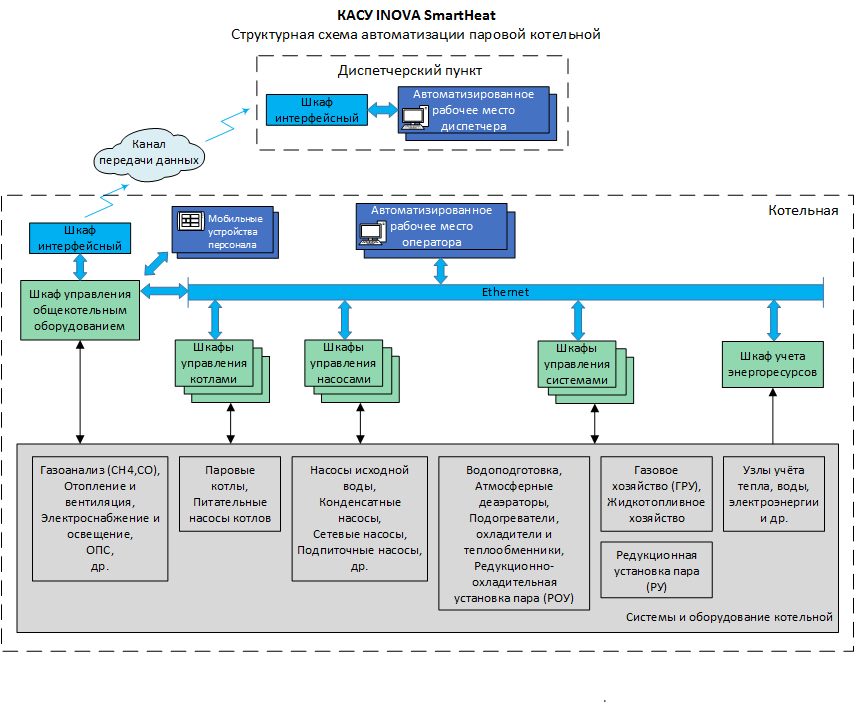

Общая структурная схема автоматизации котельной
Схемы КТС
