UBW70

UBW70

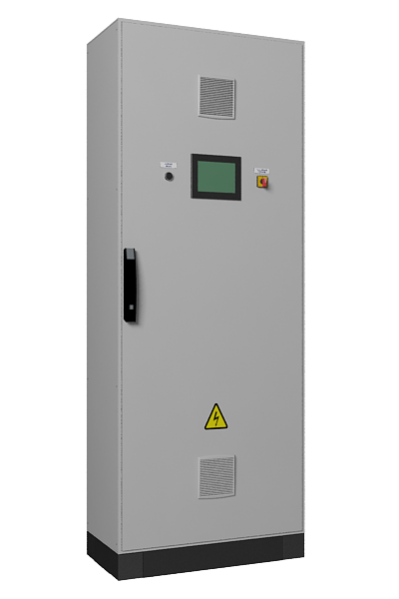

Шкаф управления водогрейным котлом с неавтоматизированной горелкой

Основные характеристики


Тип шкафа Шкаф управления водогрейным котлом
Серия UBW70
Тип котлов Водогрейный
Тип горелки Неавтоматизированная, газовая или комбинированная
Контроль и управление горелкой Напрямую
Автоматическое/Ручное управление Да/Да
Количество контуров регулирования До 5
Напряжение питания шкафа 1х220 В, 50 Гц
Схема питания 1 ввод питания силовой, 1 ввод питания от ИБП (автоматика)
Степень защиты корпуса IP54
Производитель: INOVA GROUP
Цена: По запросу (за 1 шт.)

Назначение

Шкафы серии UBW70 предназначены для автоматизации водогрейных котлов средней и большой мощности с неавтоматизированными горелками, газовыми или комбинированными.

Состав

ШУПК серии UBW70 имеют в своём составе:

  • Силовые автоматические выключатели;

  • Блок питания, контроллерное оборудование и панель ЧМИ;

  • Элементы индикации и управления;

  • Промежуточные реле и клеммы;

  • Корпус;

  • Доп. оборудование и опции (по запросу).

Комплектующие  шкафа - производства только  ведущих мировых производителей (Schneider Electric, Phoenix Contact и пр.).

Типовые решения

Водогрейные котлы:

ВКГМ-4, ВКГМ-2,5; КВ-ГМ-2,5, КВ-ГМ-4, КВ-ГМ-6,5, КВ-ГМ-10, КВ-ГМ-20, КВ-ГМ-30, КВ-ГМ-50; \ПТВМ-30, ПТВМ-50, ПТВМ-60, ПТВМ-100, ПТВМ-120 и др.

Защиты котла

  • По максимальному и минимальному давлению газа перед горелкой;

  • По минимальному давлению жидкого топлива перед горелкой (при наличии);

  • По минимальному давлению воздуха перед горелкой;

  • По минимальному разряжению и/или по максимальному давлению в топке;

  • По максимальному или минимальному давлению на выходе котла;

  • По минимальному расходу воды через котёл;

  • При погасании факела горелки или запальника;

  • При отключении дымососа котла;

  • При отключении дутьевого вентилятора;

  • При отключении вентилятора первичного воздуха;

  • При отключении двигателя ротационной форсунки (при работе на жидком топливе для котла с ротационными горелками);

  • При пропадании питания.

Основные функции

  • Регулирование мощностью котла - по температуре воды на выходе котла или давлению газа на котёл;

  • Регулирование разрежения в топке котла – по датчику разрежения путем управления исполнительным механизмом направляющего аппарата дымососа или частотным приводом двигателя дымососа (при работе котла под разрежением);

  • Регулирование соотношения «топливо/воздух» – по давлению газа на котёл путем управления исполнительным механизмом направляющего аппарата вентилятора или частотным приводом двигателя вентилятора.

Дополнительные функции

  • Регулирование температуры воды на входе в котёл – по датчику температуры путём управления регулирующим клапаном рециркуляции или управлением рециркуляционным насосом;

  • Коррекция таблицы соотношения топливо/воздух по содержанию кислорода в уходящих газах или по температуре воздуха на горелку;

  • Поагрегатный учёт расхода пара (при наличии);

  • Поагрегатный учёт расхода газа (при наличии).

Управление горелкой

Напрямую:

  • Автоматическая проверка герметичности газовых клапанов;

  • Автоматический розжиг горелки;

  • Контроль пламени запальника и горелки;

  • Позиционное или плавное регулирование.

Общее

Тип шкафа
Шкаф управления водогрейным котлом
Серия
UBW70

Конфигурация и исполнение

Тип котлов
Водогрейный
Количество управляемых котлов
1
Тип горелки
Неавтоматизированная,
газовая или комбинированная
Количество управляемых горелок
До 3
Контроль и управление горелкой
Напрямую
Автоматическое/Ручное управление
Да/Да
Количество контуров регулирования
До 5

Электропитание

Напряжение питания шкафа
1х220 В, 50 Гц
Схема питания
1 ввод питания силовой,
1 ввод питания от ИБП (автоматика)
Напряжение питания исполнительных механизмов
1х220 В, 50 Гц,
3х380 В 50 Гц (через БУ-380 - опция)
Источник питания для внешних устройств, требующих отдельного питания
220V AC 1А;
24V DC 1А

Входы/выходы и интерфейс

Аналоговые входы
До 40
Дискретные входы
До 64
Аналоговые выходы
До 8
Дискретные выходы
До 64
Внешний интерфейс (диспетчеризация)
- Ethernet Modbus TCP/IP (стандарт);
- RS-485 Modbus RTU (опция);
- Profibus DP (опция);
- Радио-модем 433 МГц (опция);
- GSM/GPRS-модем (опция);
- др. (опция)
Индикация и управление
Графическая цветная сенсорная панель 5,7” на дверце;
Кнопка «Снятие блокировки»,
Выключатель «Аварийный останов»

Условия эксплуатации

Температура и влажность окружающей среды (при эксплуатации)
+1…+40 °С, до 80 % при 25°С (исполнение УХЛ4)
Степень защиты корпуса
IP54
Материал корпуса
Сталь
Размещение шкафа
Напольное
Габаритные размеры (ВхШхГ), мм, мм
До 2000х1000х400
Типовая схема автоматизации водогрейного котла с неавтоматизированной горелкой
