UBP70

UBP70

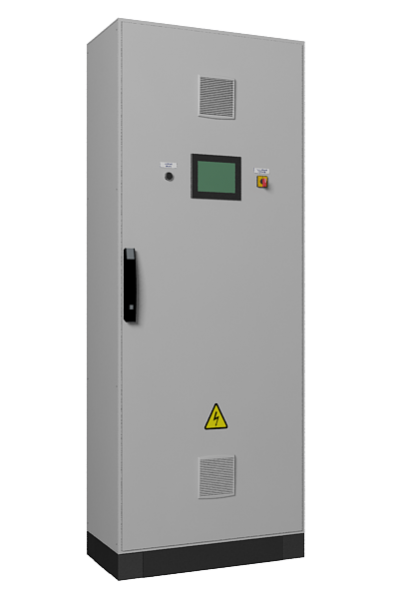

Шкаф управления паровым котлом с неавтоматизированной горелкой

Основные характеристики


Тип шкафа Шкаф управления паровым котлом
Серия UBP70
Тип котлов Паровой
Тип горелки Неавтоматизированная, газовая или комбинированная
Контроль и управление горелкой Напрямую
Автоматическое/Ручное управление Да/Да
Количество контуров регулирования До 6
Напряжение питания шкафа 1х220 В, 50 Гц
Схема питания 1 ввод питания силовой, 1 ввод питания от ИБП (автоматика)
Степень защиты корпуса IP54
Производитель: INOVA GROUP
Цена: По запросу (за 1 шт.)

Назначение

Шкафы серии UBP70 предназначены для автоматизации паровых котлов средней и большой мощности с неавтоматизированными горелками, газовыми или комбинированными.

Состав

ШУПК серии UBP70 имеют в своём составе:

  • Силовые автоматические выключатели;

  • Блок питания, контроллерное оборудование и панель ЧМИ;

  • Элементы индикации и управления;

  • Промежуточные реле и клеммы;

  • Корпус;

Доп.оборудование и опции (по запросу).

Комплектующие  шкафа - производства только  ведущих мировых производителей (Schneider Electric, Phoenix Contact и пр.).

Типовые решения

Паровые котлы:

ДЕ-4-14ГМ, ДЕ-10-24ГМ, ДЕ-6.5-14ГМ, ДЕ-10-14ГМ, ДЕ-16-14ГМ, ДЕ-16-24ГМ, ДЕ-25-14ГМ, ДЕ-25-24ГМ;

ДКВР-2.5-13 ГМ, ДКВР-4-13 ГМ, ДКВР-6.5-13 ГМ, ДКВР-6.5-23 ГМ, ДКВР-10-13 ГМ, ДКВР-10-23 ГМ, ДКВР-10-39 ГМ, ДКВР-20-13 ГМ, ДКВР-20-23 ГМ, ДКВР-20-39 ГМ; Е-1,6-0,9; Е-2,5-0,9; Е-2,5-1,4Г; ПКГМ-4-13, ПКГМ-6,5-13; ГМ-50-14/250; БКЗ-220-100, БКЗ-120-100, БКЗ-75-39; Vapor, ШБ, Баккау-Вульф, и др.

Паровые котлы (в водогрейном режиме):

ДЕВ-4-14ГМ, ДЕВ-6.5-14ГМ, ДЕВ-10-14ГМ, ДЕВ-16-14ГМ, ДЕВ-25-14ГМ.

Защиты котла

  • По максимальному и минимальному давлению газа перед горелкой;

  • По минимальному давлению жидкого топлива перед горелкой (при наличии);

  • По минимальному давлению воздуха перед горелкой;

  • По минимальному разряжению и/или по максимальному давлению в топке;

  • По максимальному и минимальному уровню в барабане котла;

  • По максимальному давлению пара в барабане котла;

  • При погасании факела горелки или запальника;

  • При отключении дымососа котла;

  • При отключении дутьевого вентилятора котла;

  • При пропадании питания.

Основные функции

  • Регулирование мощностью котла - по давлению пара или давлению газа на котёл;

  • Регулирование уровня воды в барабане котла – по датчикам уровня в барабане путём управления регулирующим клапаном уровня или управлением питательными насосами (плавно от частотного привода или дискретно);

  • Регулирование разрежения в топке котла – по датчику разрежения путем управления исполнительным механизмом направляющего аппарата дымососа или частотным приводом двигателя дымососа;

  • Регулирование соотношения «топливо/воздух» – по давлению газа на котёл путем управления исполнительным механизмом направляющего аппарата вентилятора или частотным приводом двигателя вентилятора.

Дополнительные функции

  • Регулирование солесодержания в котловой воде – по датчику электропроводности путём управления клапаном непрерывной продувки котла; а также путём управления клапаном периодической продувки котла;

  • Регулирование температуры уходящих газов – по датчику температуры в дымоходе путём управления клапаном экономайзера;

  • Поагрегатный учёт расхода пара (при наличии);

  • Поагрегатный учёт расхода газа (при наличии).

Управление горелкой

Напрямую:

  • Автоматическая проверка герметичности газовых клапанов;

  • Автоматический розжиг горелки;

  • Контроль пламени запальника и горелки;

  • Позиционное или плавное регулирование.

Общее

Тип шкафа
Шкаф управления паровым котлом
Серия
UBP70

Конфигурация и исполнение

Тип котлов
Паровой
Количество управляемых котлов
1
Тип горелки
Неавтоматизированная,
газовая или комбинированная
Количество управляемых горелок
До 3
Контроль и управление горелкой
Напрямую
Автоматическое/Ручное управление
Да/Да
Количество контуров регулирования
До 6

Электропитание

Напряжение питания шкафа
1х220 В, 50 Гц
Схема питания
1 ввод питания силовой,
1 ввод питания от ИБП (автоматика)
Напряжение питания исполнительных механизмов
1х220 В, 50 Гц,
3х380 В 50 Гц (через БУ-380 - опция)
Источник питания для внешних устройств, требующих отдельного питания
220V AC 1А;
24V DC 1А

Входы/выходы и интерфейс

Аналоговые входы
До 40
Дискретные входы
До 64
Аналоговые выходы
До 8
Дискретные выходы
До 64
Внешний интерфейс (диспетчеризация)
- Ethernet Modbus TCP/IP (стандарт);
- RS-485 Modbus RTU (опция);
- Profibus DP (опция);
- Радио-модем 433 МГц (опция);
- GSM/GPRS-модем (опция);
- др. (опция)
Индикация и управление
Графическая цветная сенсорная панель 5,7” на дверце;
Кнопка «Снятие блокировки»,
Выключатель «Аварийный останов»

Условия эксплуатации

Температура и влажность окружающей среды (при эксплуатации)
+1…+40 °С, до 80 % при 25°С (исполнение УХЛ4)
Степень защиты корпуса
IP54
Материал корпуса
Сталь
Размещение шкафа
Напольное
Габаритные размеры (ВхШхГ), мм, мм
До 2000х1000х400
Типовая схема автоматизации парового котла с неавтоматизированной горелкой
