UBP30

UBP30

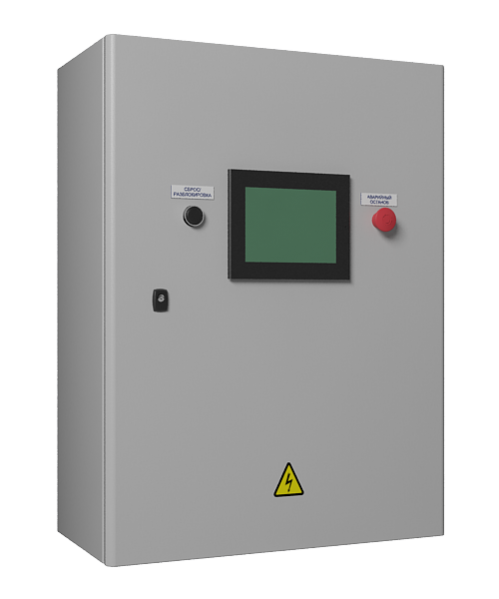

Шкаф управления паровым котлом с автоматизированной горелкой

Основные характеристики


Тип шкафа Шкаф управления паровым котлом
Серия UBP30
Тип котлов Паровой
Тип горелки Автоматизированная 2-ступенчатая, 3-ступенчатая или модулируемая, газовая, жидкостная или комбинированная
Контроль и управление горелкой Через менеджер горения
Автоматическое/Ручное управление Да/Да
Количество контуров регулирования До 5
Напряжение питания шкафа 1х220 В, 50 Гц
Схема питания 1 ввод питания силовой, 1 ввод питания от ИБП (автоматика)
Степень защиты корпуса IP54
Производитель: INOVA GROUP
Цена: По запросу (за 1 шт.)

Назначение

Шкафы серии UBP30 предназначены для автоматизации паровых котлов малой и средней мощности с импортными автоматизированными горелками (Unigas, Oilon, Weishaupt, Riello и др.), газовыми, жидкостными или комбинированными, 1-,2-ступенчатыми или модулируемыми, со встроенным менеджером горения.

Состав

ШУПК серии UBP30 имеют в своём составе:

  • Силовые автоматические выключатели;

  • Блок питания, контроллерное оборудование и панель ЧМИ;

  • Элементы индикации и управления;

  • Промежуточные реле и клеммы;

  • Корпус;

  • Доп.оборудование и опции (по запросу).

Комплектующие  шкафа - производства только  ведущих мировых производителей (Schneider Electric, Phoenix Contact и пр.).

Типовые решения

Паровые котлы:

Энтророс ТТ200, Vapor и многие другие.

Защиты котла

  • При наличии сигнала «Авария горелки» от менеджера горения (При погасании факела горелки или запальника и др.);

  • По максимальному и минимальному давлению газа перед горелкой, По минимальному давлению жидкого топлива перед горелкой (при наличии);

  • По максимальному и минимальному уровню в барабане котла;

  • По максимальному давлению пара в котле;

  • По минимальному разряжению и/или по максимальному давлению в топке;

  • При отключении дымососа котла (при работе котла под разрежением);

  • При пропадании питания.

Основные функции

  • Регулирование мощностью котла - по давлению пара;

  • Регулирование уровня воды в барабане котла – по датчикам уровня в барабане путём управления регулирующим клапаном уровня или управлением питательными насосами (плавно от частотного привода или дискретно);

  • Регулирование разрежения в топке котла – по датчику разрежения путем управления исполнительным механизмом направляющего аппарата дымососа или частотным приводом двигателя дымососа (при работе котла под разрежением).

Дополнительные функции

  • Регулирование солесодержания в котловой воде – по датчику электропроводности путём управления клапаном непрерывной продувки котла; а также путём управления клапаном периодической продувки котла;

  • Регулирование температуры уходящих газов – по датчику температуры в дымоходе путём управления клапаном экономайзера;

  • Поагрегатный учёт расхода пара (при наличии);

  • Поагрегатный учёт расхода газа (при наличии).

Управление горелкой

Через менеджер горения:

  • Автоматическая проверка герметичности газовых клапанов;

  • Автоматический розжиг горелки;

  • Контроль пламени запальника и горелки;

  • Позиционное или плавное регулирование.

Общее

Тип шкафа
Шкаф управления паровым котлом
Серия
UBP30

Конфигурация и исполнение

Тип котлов
Паровой
Количество управляемых котлов
1
Тип горелки
Автоматизированная
2-ступенчатая, 3-ступенчатая или модулируемая,
газовая, жидкостная или комбинированная
Количество управляемых горелок
1
Контроль и управление горелкой
Через менеджер горения
Автоматическое/Ручное управление
Да/Да
Количество контуров регулирования
До 5

Электропитание

Напряжение питания шкафа
1х220 В, 50 Гц
Схема питания
1 ввод питания силовой,
1 ввод питания от ИБП (автоматика)
Напряжение питания исполнительных механизмов
1х220 В, 50 Гц,
3х380 В 50 Гц (через БУ-380 - опция)
Источник питания для внешних устройств, требующих отдельного питания
220V AC 1А;
24V DC 1А

Входы/выходы и интерфейс

Аналоговые входы
До 24
Дискретные входы
До 32
Аналоговые выходы
До 4
Дискретные выходы
До 32
Внешний интерфейс (диспетчеризация)
- Ethernet Modbus TCP/IP (стандарт);
- RS-485 Modbus RTU (опция);
- Profibus DP (опция);
- Радио-модем 433 МГц (опция);
- GSM/GPRS-модем (опция);
- др. (опция)
Индикация и управление
Графическая цветная сенсорная панель 5,7” на дверце;
Кнопка «Снятие блокировки»,
Выключатель «Аварийный останов»

Условия эксплуатации

Температура и влажность окружающей среды (при эксплуатации)
+1…+40 °С, до 80 % при 25°С (исполнение УХЛ4)
Степень защиты корпуса
IP54
Материал корпуса
Сталь
Размещение шкафа
Навесное
Габаритные размеры (ВхШхГ), мм, мм
До 1000х800х300
Типовая схема автоматизации парового котла с автоматизированной горелкой
