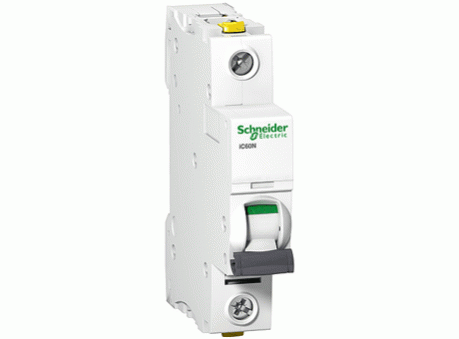

Автоматический выключатель Acti9 iC60N, 1п, 2 А, 6 кА, Кривая C

Основные характеристики


Марка Acti9 iC60N
Применение Защита распределительных сетей
Количество полюсов 1
Номинальный ток 2 А
Номинальное напряжение 440V AC
Тип расцепителя Кривая C
Отключающая способность (при Ue=400 В), кА 6
Производитель: Schneider Electric
Цена: По запросу (за 1 шт)

Автоматические выключатели Acti9 отвечают требованиям нескольких стандартов и сочетают в себе следующие функции:

  • защита цепей от токов короткого замыкания;

  • защита цепей от токов перегрузки;

  • возможность секционирования в промышленных электроустановках в соответствии со стандартом МЭК/EN 60947-2;

  • индикация аварийного отключения посредством красного механического индикатора состояния, расположенного на передней панели автоматического выключателя.

Преимущества:

  • много места для маркировки цепей;

  • фиксация двойным пружинным зажимом позволяет демонтировать устройство, не снимая гребёнчатую шинку;

  • изолированные клеммы IP20;

  • окно VISI-TRIP для индикация аварийного отключения посредством красного механического индикатора состояния, расположенного на передней панели автоматического выключателя.

Секционирование с гарантированным отключением

Возможность секционирования в промышленных электроустановках в соответствии со стандартом МЭК/EN 60947-2. Зелёная полоса гарантирует физическое размыкание контактов и обеспечивает полную безопасность выполнения работ на отходящей цепи.

Описание

Тип
Автоматический выключатель
Марка
Acti9 iC60N
Применение
Защита распределительных сетей

Силовая цепь

Количество полюсов
1
Номинальный ток
2 А
Номинальный ток (мин), А
2
Номинальный ток (макс), А
2
Номинальное напряжение
440V AC
Механическая износостойкость
20 тыс. циклов
Электрическая износостойкость
10 тыс. циклов

Расцепитель

Тип расцепителя
Кривая C
Отключающая способность (при Ue=400 В), кА
6
Тип защиты
Защита от К.З.; тепловая защита

Условия эксплуатации

Температура окружающей среды при эксплуатации
-35…+70 °C
Температура окружающей среды при хранении
-40…+85 °C
Степень защиты корпуса
IP20
Габаритные размеры (В/Ш/Г), мм
85/18/78,5
Вес, кг
0.13
