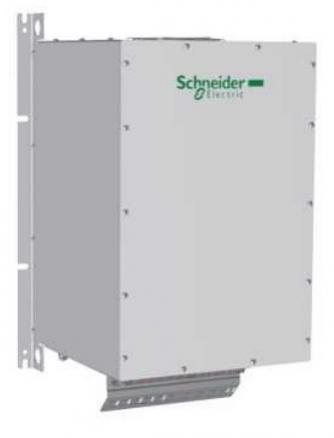

VW3A46101

VW3A46101

Пассивный фильтр 6А, THDI<10%

Основные характеристики


Применение Уменьшение гармонических составляющих тока.
Марка Altivar 61 и 71, Process
Тип Пассивный фильтр
Номинальный входной ток, А 6
Номинальный выходной ток, А 6.2
Уровень гармоник 0.1
Степень защиты корпуса IP20
Исполнение Навесное
Производитель: Schneider Electric
Цена: По запросу (за 1 шт)

Пассивный фильтр позволяет уменьшить гармоники тока с полным уровнем искажения меньше 16 или 10 %. Эти искажения могут быть уменьшены до 10 или 5 % в комплекте с дросселем постоянного тока. Реактивная мощность увеличивается при работе на холостом ходу или при небольшой нагрузке. Для снижения этой реактивной мощности конденсаторы фильтра могут быть отключены с помощью преобразователя. Для этого необходимо управлять контактором с помощью релейного выхода ПЧ при значении тока меньше 10 % номинального тока ПЧ (In).

Описание

Применение
Уменьшение гармонических составляющих тока.
Марка
Altivar 61 и 71, Process
Тип
Пассивный фильтр

Основные

Номинальный входной ток, А
6
Номинальный выходной ток, А
6.2
Уровень гармоник
0.1
Потери
88 Вт

Условия эксплуатации

Температура окружающей среды при эксплуатации
+5…+45 °C без ухудшения;
до +60 °C с уменьшением на 3% на каждый °C
Влажность окружающей среды при эксплуатации
5…85 % без каплеобразования
Температура окружающей среды при хранении
-25…+65 °C
Степень защиты корпуса
IP20
Исполнение
Навесное
Габаритные размеры (В/Ш/Г), мм
332/190/205,5
Вес, кг
12
