VW3A5306

VW3A5306

dv/dt фильтр 180 А, IP00

Основные характеристики


Применение Для ограничения величины и скорости нарастания напряжения на ЭД. Позволяет увеличить предельную длину кабеля ЭД
Марка Altivar Process
Тип dv/dt фильтр
Номинальный ток, А 180
Длина кабеля 300 м экранированный кабель; 500 м неэкранированный кабель
Степень защиты корпуса IP00
Производитель: Schneider Electric
Цена: По запросу (за 1 шт)

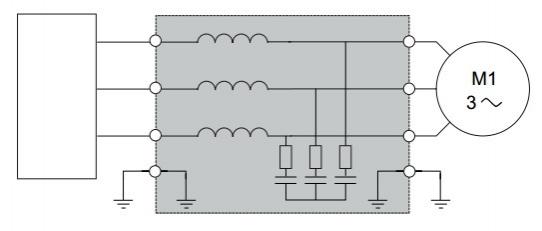

Применение dv/dt фильтра позволяет увеличить предельную длину кабеля между преобразователем частоты и двигателем.

dv/dt фильтры выполняют следующие функции:
  • Ограничивают величину и скорость нарастания напряжения на клеммах двигателя.
  • Выполняют роль фильтра, подавляя помехи, возникающие при коммутации контактора, установленного между дросселем и двигателем.
  • Уменьшают ток утечки на землю.

Описание

Применение
Для ограничения величины и скорости нарастания напряжения на ЭД. Позволяет увеличить предельную длину кабеля ЭД
Марка
Altivar Process
Тип
dv/dt фильтр

Основные

Номинальный ток, А
180
Длина кабеля
300 м экранированный кабель;
500 м неэкранированный кабель

Условия эксплуатации

Температура окружающей среды при эксплуатации
От -10 до +50 °C без уменьшения мощности.
До +60 °C с уменьшением тока на 1,5 % на каждый °C свыше 50 °C.
Температура окружающей среды при хранении
От -40 до +70 °C
Степень защиты корпуса
IP00
Габаритные размеры (В/Ш/Г), мм
350/380/235
Вес, кг
22
