FLX4BARA

FLX4BARA

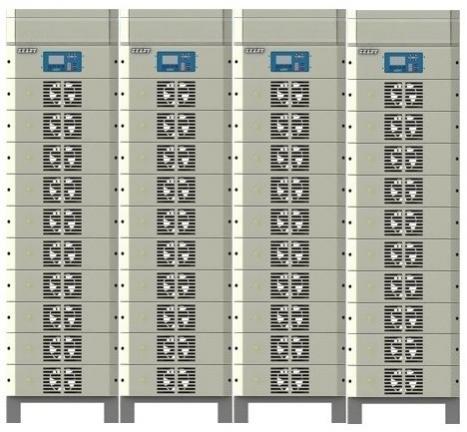

Выпрямитель FlexKraft, выход =15В/20000А, реверс, воздушное охлаждение, питание 380В, 50Гц

Основные характеристики


Марка Flex Kraft
Номинальное напряжение сети 3 x 380 – 480 В ± 10%, 50 - 60 Гц; 3 x 200 – 240 В ± 10%, 50 - 60 Гц
Количество стоек 4
Количество модулей 10
Способ охлаждения воздушное
Реверс полярности Да
Выходное напряжение, В 15
Выходной ток, А 20000
Интерфейс Modbus RTU/RS-485; Profibus DP/RS-485
Степень защиты корпуса IP32
Производитель: Kraft Powercon
Цена: По запросу (за 1 шт.)

Выпрямители Flex Kraft с воздущным охлаждением

Одиночный выход 50A – 30kA, DC/Реверс полярности.

Новая и современная линейка импульсных выпрямителей, специально разработанная для эксплуатации в агрессивной среде гальваники. Компактная и модульная конструкция предлагает множество преимуществ.

Гибкость

Управление мощностью позволяет использовать щирокий диапазон напряжений и токов.

Модернизируемость

Модульная конструкция позволяет наращивать мощность.

Простота обслуживания

Легкий доступ для ремонта или замены модуля.

Экономия пространства

Снижается требуемая площадь для размещения при объединении двух и более выпрямителей в одну стойку. Малая площадь основания упрощает размещение. Модульная конструкция даёт гибкость при планировке размещения узлов.

Высокий коэффициент мощности

Низкое потребление реактивной мощности в сравнении с тиристорными выпрямителями.

Малые пульсации

Низкий уровень пульсаций при любом токе.

Расширяемость

Возможен монтаж множества модулей в стойку, благодаря чему выпрямители могут формировать напряжение до 120В и ток до 30кА.

Описание

Марка
Flex Kraft

Основные

Номинальное напряжение сети
3 x 380 – 480 В ± 10%, 50 - 60 Гц;
3 x 200 – 240 В ± 10%, 50 - 60 Гц
Количество стоек
4
Количество модулей
10
Способ охлаждения
воздушное
Расход жидкости
-
Диапазон регулирования
0 - 100 %
Коэффициент мощности
? 0,93 при расчётной нагрузке
КПД
Типичный 0,9 от расчетного
Точность замера
Напряжение/ток < ± 1%
Пульсация
< 1% от ном. тока по всему диапазону

Выход

Реверс полярности
Да
Выходное напряжение, В
15
Выходной ток, А
20000

Защита

Защита
Превышения по току;
Превышения по напряжению;
Превышения по температуре;
Размыкание цепи;
Неисправности модулей

Управление

Блок управления
Есть, с дисплеем и клавиатурой
Интерфейс
Modbus RTU/RS-485;
Profibus DP/RS-485

Условия эксплуатации

Температура окружающей среды при эксплуатации
Макс. 40 °C, в отдельных случаях до 50 °C
Степень защиты корпуса
IP32
Исполнение
Напольное, стоечное
Присоединение кабелей/шин
Сзади
Габариты, мм
1850/2000/763
Масса, кг
1716
Название Дата размещения Формат Размер
Техническая документация
Выпрямители Flex Kraft, воздущное охл., одинарный выход 04.04.2017 PDF 1.5 MB
Выпрямители Flex Kraft, воздущное охл., двойной выход 04.04.2017 PDF 1.55 MB
Выпрямители Flex Kraft, охлаждение наружним воздухом 04.04.2017 PDF 0.15 MB
Эксплуатационная документация
Выпрямители Flex Kraft - Руководство пользователя 04.04.2017 PDF 1.86 MB
Брошюры
Выпрямители Flex Kraft - Брошюра 04.04.2017 PDF 0.71 MB
