ATV312H055N4

ATV312H055N4

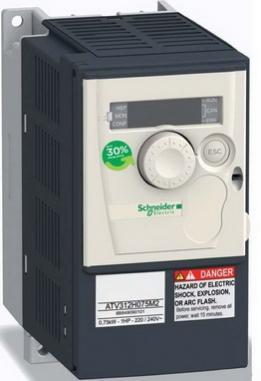

Преобразователь частоты ATV312, 0,55 кВт, 380-500 В, IP21

Основные характеристики


Применение Для мех.нагрузок с постоянным и переменным моментом
Марка Altivar 312
Напряжение питания ~3x380-500V
Номинальный ток, А 1.9
Мощность двигателя, кВт 0.55
Тип двигателя Асинхронный
Закон управления Скалярное U/f, Векторное в разомкнутой системе
Степень защиты корпуса IP21
Исполнение Навесной
Производитель: Schneider Electric
Цена: По запросу (за 1 шт)

Преобразователь частоты Altivar 312 предназначен для управления асинхронными двигателями мощностью от 0,18 до 15 кВт.

Для механических нагрузок с постоянным и переменным моментом (транспортировочное, фасовочно-упаковочное оборудование, мешалки, смесители, текстильные машины, а также насосы, компрессоры, вентиляторы).

Преобразователь Altivar 312 отличается надежностью и компактностью, простотой ввода в эксплуатацию. Встроенные функции адаптированы для его применения в простых производственных механизмах.

Легкость ввода в эксплуатацию и современная концепция изделия позволяют предложить экономичное и надежное решение разработчикам простых компактных машин и интеграторам.

Преобразователь Altivar 312 легко встраивается в большинство систем автоматизации благодаря предлагаемым дополнительным коммуникационным картам.

Примеры поддерживаемых решений:

широкие возможности по загрузке, редактированию и сохранению конфигураций привода с использованием различных инструментальных средств, таких как программное обеспечение (ПО) по вводу в эксплуатацию SoMove, ПО SoMove для использования мобильных телефонов, дистанционные терминалы, а также устройства конфигурирования - загрузчик и мультизагрузчик;

адаптируемость к коммуникационным сетям и шинам путем простой замены карты входов- выходов управления ПЧ на одну из коммуникационных карт;

пользовательский интерфейс, аналогичный интерфейсу ПЧ Altivar 12, облегчающий ввод в эксплуатацию и ускоряющий адаптируемость к различным применениям.

Применение

Преобразователь Altivar 312 располагает функциями, подходящими для наиболее частых применений, в частности:

  • транспортировочное оборудование (небольшие конвейеры, электротали и т.д.);

  • фасовочно-упаковочное оборудование;

  • специальные механизмы (мешалки, смесители, текстильные машины и т.д.);

  • насосы, компрессоры и вентиляторы.

Функции

Преобразователи Altivar 312 располагают шестью дискретными и тремя аналоговыми входами, одним дискретным/аналоговым и двумя релейными выходами.

Основными функциями преобразователя частоты являются:

  • защита двигателя и преобразователя;

  • линейные, S-, U-образные и индивидуальные кривые разгона-торможения;

  • локальное задание скорости с помощью ручки навигатора;

  • работа в режиме «быстрее-медленнее»;

  • 16 предварительно заданных скоростей;

  • ПИ-регулятор и задания для него;

  • двух- и трехпроводное управление;

  • логика управления тормозом;

  • автоматический захват с поиском скорости и повторный пуск;

  • конфигурирование неисправностей и типов остановки;

  • сохранение конфигурации в памяти ПЧ. Несколько функций могут быть назначены на один и тот же дискретный вход.

Оптимальное предложение

Преобразователи предназначены для электродвигателей мощностью от 0,18 до 15 кВт с четырьмя типами сетевого питания:

  • однофазное 200 - 240 В, для двигателей от 0,18 до 2,2 кВт;

  • трехфазное 200 - 240 В, для двигателей от 0,18 до 15 кВт;

  • трехфазное 380 - 500 В, для двигателей от 0,37 до 15 кВт;

  • трехфазное 525 - 600 В, для двигателей от 0,75 до 15 кВт.

ПЧ могут устанавливаться вплотную друг к другу, значительно экономя место в шкафах.

Преобразователи Altivar 312 имеют встроенные коммуникационные протоколы Modbus и CANopen, доступные с помощью разъема типа RJ45, расположенного в нижней части преобразователя. Помимо встроенных протоколов Modbus и CANopen ПЧ Altivar 312 могут быть подключены к основным коммуникационным шинам и сетям путем замены карты входов-выходов управления ПЧ на одну из коммуникационных карт: CANopen Daisy chain, DeviceNet и PROFIBUS DP. Сети Modbus TCP и Fipio также доступны с помощью специальных коммуникационных шлюзов.

Описание

Применение
Для мех.нагрузок с постоянным и переменным моментом
Марка
Altivar 312

Сетевое питание

Напряжение питания
~3x380-500V

Привод

Номинальный ток, А
1.9
Выходная частота
0,5-500 Гц
Частота коммутации
4 кГц
Максимальный ток
2,9 А в течение 60 с
Тормозной момент
100% номинального момента двигателя (типовое значение) без тормозного сопротивления (типовое значение);
100% номинального момента двигателя в установившлемся режиме и до 150% в течение 60с c тормозным резистором
Мощность двигателя, кВт
0.55
Тип двигателя
Асинхронный
Закон управления
Скалярное U/f, Векторное в разомкнутой системе

Входы/выходы и интерфейс

Аналоговые входы
1 аналоговый вход, конфигурируемый по напряжению 0-10 В;
1 аналоговый вход, конфигурируемый по напряжению ±10 В;
1 аналоговый вход, конфигурируемый току 0-20 мА
Аналоговые выходы
1 аналоговый выход, конфигурируемый по напряжению, по току или в качестве дискретного
Дискретные входы
6 программируемых входов =24 В
Дискретные выходы
1 реле с перекидным контактом; 1 реле с НЗ контактом
Интерфейс
RS485 Modbus RTU и CANopen
Карты расширения
Карты расширения интерфейсов (устанавливаются вместо карты входов-выходов)

Условия эксплуатации

Температура окружающей среды при эксплуатации
-10…+50 °C без ухудшения характеристик, +60 °C с ухудшением
Температура окружающей среды при эксплуатации (мин), °С
-10
Температура окружающей среды при эксплуатации (макс), °С
60
Влажность окружающей среды при эксплуатации
От 5 до 95 % без конденсации и каплеобразования, в соответствии с МЭК 60068-2-3
Температура окружающей среды при хранении
-25…+70 °C
Степень защиты корпуса
IP21
Исполнение
Навесной
Габаритные размеры (В/Ш/Г), мм
143/107/152
Вес, кг
1.8

Дополнительное оборудование

Наименование
Автоматические выключатели
GV2LE08
Автоматический выключатель TeSys GV2, 3п, 4 А, 100 кА, Расцепитель Электромагнитный
По запросу (за 1 шт)
Контакторы
LC1D09M7
Контактор нереверсивный TeSys LC1D, 9 А, катушка 220V AC
По запросу (за 1 шт)
Терминалы и панели оператора
VW3A1006
Выносной терминал IP54
По запросу (за 1 шт)
VW3A1007
Выносной терминал IP65
По запросу (за 1 шт)
VW3A1101
Графический выносной терминал для ПЧ Altivar
По запросу (за 1 шт)
Карты расширения для ПЧ
VW3A31207
Коммуникационная карта, PROFIBUS DP и Modbus, Altivar 312
По запросу (за 1 шт)
VW3A31208
Коммуникационная карта, CANopen и Modbus, Altivar 312
По запросу (за 1 шт)
VW3A31209
Коммуникационная карта, DeviceNet и Modbus, Altivar 312
По запросу (за 1 шт)
Сетевые дроссели
VW3A4551
Сетевой дроссель 4 А, 10 мГн, IP00
По запросу (за 1 шт)
Тормозное сопротивление
VW3A7701
Тормозное сопротивление 100 Ом, 0,05 кВт, IP20
По запросу (за 1 шт)
