TM-510-R-0-6-(0-0,6MPa)-G1/2-1,5

TM-510-R-0-6-(0-0,6MPa)-G1/2-1,5

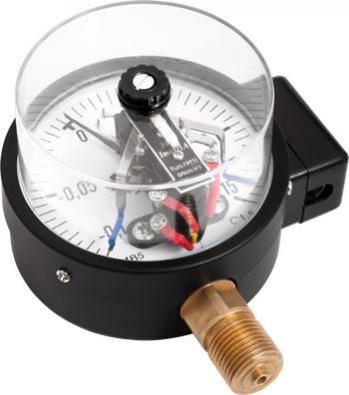

Электроконтактный манометр ТМ-510, 0…0,6 МПа, 1,5 %, Резьба G1/2" наруж., Дискр.выход: 1xNO/1xNC (ЛЗПР), Колодка, IP40

Основные характеристики


Тип Электроконтактный манометр
Марка ТМ-510
Способ измерения Предельное измерение
Диапазон измерения 0…0,6 МПа
Точность измерения, % 1.5
Мех.присоединение Резьба G1/2" наруж.
Тип мембраны Закрытая
Дискретные выходы 1xNO/1xNC (ЛЗПР)
Эл.присоединение Колодка
Температура измеряемой среды 0...+150 °С
Степень защиты корпуса IP40
Производитель: Росма
Цена: По запросу (за 1 шт.)

ТМ/ТМВ - манометр с электроконтактной приставкой, предназначен для управления внешними электрическими цепями в схемах сигнализации, автоматики и блокировки технологических процессов.

Электроконтактная приставка может устанавливаться на манометры или мановакуумметры диаметром 100 и 150 мм и классом точности 1,5.

Область применения: теплоснабжение, водоснабжение, вентиляция, машиностроение.

Манометр с электроконтактной приставкой, более известный как электроконтактный манометр или ЭКМ, предназначен для коммутации электрических цепей в зависимости от величины измеряемого давления.

ЭКМ работает следующим образом: электроконтактная группа и стрелка прибора механически связаны и при переходе стрелки за значение уставки (пороговое значение) происходит замыкание или размыкание электрической цепи.

ЭКМ ТМ/ТМВ выпускаются одноконтактные и двухконтактные в шести исполнениях по ГОСТ 2405–88. В ЭКМ ТМ/ТМВ применяются контакты с магнитным поджатием, позволяющие коммутировать большие токи и имеющие большую разрывную мощность контактов, по сравнению с ЭКМ со скользящими контактами. Дополнительными преимуществами приборов с магнитным поджатием контактов являются надежное электрическое соединение при динамических нагрузках и возможность использования такого типа контактов в приборах с гидрозаполнением.

Основные технические характеристики:

  • Электрическая схема:

  • исполнение I (ОЗ — один замыкающий контакт);

  • исполнение II (ОР — один размыкающий контакт);

  • исполнение III (ЛРПР — левый размыкающий, правый размыкающий);

  • исполнение IV (ЛЗПЗ — левый замыкающий, правый замыкающий);

  • исполнение V (ЛРПЗ — левый размыкающий, правый замыкающий);

  • исполнение VI (ЛЗПР — левый замыкающий, правый размыкающий);

  • Максимальное напряжение: -220 В, ~380 В;

  • Максимальный ток: 1 А;

  • Максимальная разрывная мощность контактов: 30 Вт, 50 ВА.

  • Тип контактов: с магнитным поджатием;

  • Класс точности: 1,5;

  • Пределы допускаемой основной погрешности срабатывания электрической схемы в % от диапазона показаний: ±4;

  • Корпус: IP40;

  • Штуцер: Медный сплав;

  • Марка стали: Корпус, кольцо — сталь 10;

  • Межпроверочный интервал: 2 года.

Конструкция

Электроконтактная приставка может быть установлена на ТМ (ТМВ)-510 или ТМ (ТМВ)-610 с радиальным расположением штуцера и классом точности 1,5. Электроконтактная группа снабжена указателями, с помощью которых осуществляется настройка приставки на пороговое значение (значение уставки).

Принцип действия

Электроконтактная группа приставки механически связана со стрелкой показывающего прибора, и при превышении значения уставки происходит замыкание или размыкание (в зависимости от типа приставки) электрической цепи.

Электрическая схема

одноконтактная Исп. I (ОЗ)*, Исп. II (ОР)*;

двухконтактная Исп. III (ЛРПР)*, Исп. IV (ЛЗПЗ)*, Исп. V (ЛРПЗ) или Исп. VI (ЛЗПР).

* — под заказ

Описание

Тип
Электроконтактный манометр
Марка
ТМ-510
Назначение
Для жидкостей, газа, пара
Исполнение
Общепромышленный

Измерение

Способ измерения
Предельное измерение
Диапазон измерения
0…0,6 МПа
Гистерезис
-
Точность измерения, %
1.5

Механическое присоединение

Мех.присоединение
Резьба G1/2" наруж.
Тип мембраны
Закрытая

Электрическое присоединение

Дискретные выходы
1xNO/1xNC (ЛЗПР)
Эл.присоединение
Колодка

Конструкция

Индикация
Механическая
Управление и настройка
2 указателя
Диаметр корпуса, мм
100
Материал корпуса
Сталь 10
Материал корпуса в контакте с изм.средой /Материал мембраны
Медный сплав

Условия эксплуатации

Температура измеряемой среды
0...+150 °С
Температура окружающей среды при эксплуатации
-60...+60 °С
Температура окружающей среды при хранении
-60...+60 °С
Степень защиты корпуса
IP40

Другое

Примечание
Штуцер радиальный.
