PMP51-AA11JA1UGBGVJA1

PMP51-AA11JA1UGBGVJA1

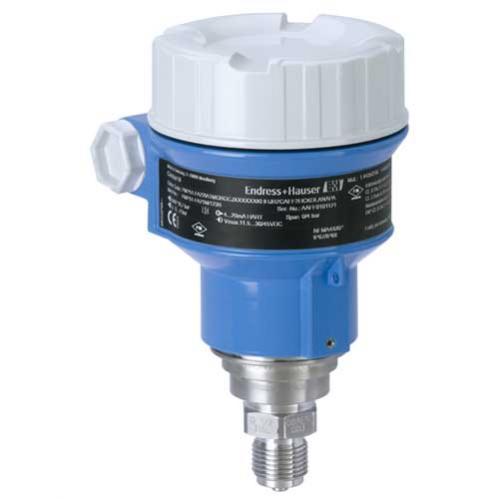

Датчик избыточного давления Cerabar M PMP51, 0…100 бар, 0,15 %, Резьба G1-1/2" наруж. заподлицо, Мембрана: Открытая, Аналог.выход: 4…20 мА 2-проводн., ЖК-дисплей, 3 кнопки, Сальник M20, IP66/68 NEMA4X/6P

Основные характеристики


Тип Датчик избыточного давления
Марка Cerabar M PMP51
Способ измерения Непрерывное измерение
Диапазон измерения 0…100 бар
Точность измерения, % 0.15
Мех.присоединение Резьба G1-1/2" наруж. заподлицо
Тип мембраны Открытая
Аналоговые выходы 4…20 мА 2-проводн.
Дискретные выходы -
Эл.присоединение Сальник M20
Температура измеряемой среды -40…+125 °С
Степень защиты корпуса IP66/68 NEMA4X/6P
Производитель: Endress+Hauser
Цена: По запросу (за 1 шт.)

Интеллектуальный преобразователь абсолютного/избыточного давления и разрежения Cerabar M PMP51 с металлическими мембранами.

Области применения: измерение давления и уровня в резервуарах и трубопроводах.

Особенности прибора:

  • Кремниевый чувствительный элемент, работающий по тензорезистивному принципу действия;

  • Компактная модульная конструкция;

  • Съемный ЖК индикатор с тремя кнопками для настройки прибора по месту измерения;

  • Широкий перечень металлических коррозионно-стойких мембран;

  • Межповерочный интервал: 4 года.

Область применения:

  • Базовая приведённая погрешность: ±0,15%, ±0,075% (опция);

  • Взрывозащита: Ex ia, Ex d;

  • Выходной сигнал: 4..20мА, 4..20мА HART, Profibus PA, FOUNDATION Fieldbus;

  • Температура рабочей среды: -40...+130 °С (до 150 °С не более 1 часа);

  • Температура окружающей среды: -50...+85 °С;

  • Диапазон измеряемого давления: -1...0,4/1/2/4/10/40/100/400 бар;

  • Перенастройка диапазона измерения: До 100:1;

  • Корпус:

  • материал: алюминий, нержавеющая сталь;

  • степень защиты корпуса: IP66/68;

  • Материал мембраны: 316L, Hastelloy, C276, Золото-родиевое покрытие;

  • Присоединение к процессу: Резьбы, Фланцы DIN/ANSI, Гигиенические присоединения.

Описание

Тип
Датчик избыточного давления
Марка
Cerabar M PMP51
Назначение
Для газов, пара, жидкостей
Исполнение
Общепромышленный

Измерение

Способ измерения
Непрерывное измерение
Диапазон измерения
0…100 бар
Перегрузка
400 бар
Точность измерения, %
0.15

Механическое присоединение

Мех.присоединение
Резьба G1-1/2" наруж. заподлицо
Тип мембраны
Открытая

Электрическое присоединение

Аналоговые выходы
4…20 мА 2-проводн.
Дискретные выходы
-
Напряжение питания
11,5…45 В пост.тока
Эл.присоединение
Сальник M20

Конструкция

Индикация
ЖК-дисплей
Управление и настройка
3 кнопки
Материал корпуса
Алюминий
Материал уплотнения
FKM Viton
Материал корпуса в контакте с изм.средой /Материал мембраны
Сталь (316L)

Условия эксплуатации

Температура измеряемой среды
-40…+125 °С
Температура окружающей среды при эксплуатации
-40…+85 °С
Температура окружающей среды при хранении
-40…+90 °С
Степень защиты корпуса
IP66/68 NEMA4X/6P
Название Дата размещения Формат Размер
Техническая документация
Техническое описание PMC51, PMP51, PMP55 09.03.2022 PDF 4.09 MB
Техническое описание PMC51, PMP51, PMP55 (англ.) 09.03.2022 PDF 6.62 MB
Эксплуатационная документация
Инструкция по эксплуатации PMC51, PMP51, PMP55, PMD55, FMB50-53 09.03.2022 PDF 5.43 MB
