PMC131-A11F1A3E

PMC131-A11F1A3E

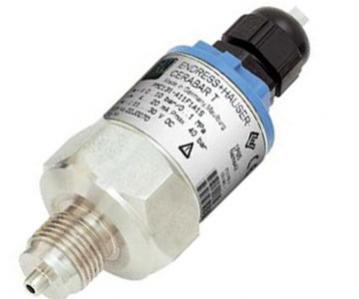

Датчик избыточного давления Cerabar T PMC131, -1…1 бар, 0,5 %, Резьба G1/2" наруж., Мембрана: Закрытая, Аналог.выход: 4…20 мА 2-проводн., Разъём М16 DIN 43650, IP65

Основные характеристики


Тип Датчик избыточного давления
Марка Cerabar T PMC131
Способ измерения Непрерывное измерение
Диапазон измерения -1…1 бар
Точность измерения, % 0.5
Мех.присоединение Резьба G1/2" наруж.
Тип мембраны Закрытая
Аналоговые выходы 4…20 мА 2-проводн.
Дискретные выходы -
Эл.присоединение Разъём М16 DIN 43650
Температура измеряемой среды -20…+100 °С
Степень защиты корпуса IP65
Производитель: Endress+Hauser
Цена: По запросу (за 1 шт.)

Экономичный компактный преобразователь избыточного/абсолютного давления и разрежения Cerabar T PMC131 с мембраной из сверхчистой керамики Al2O3 (99,9%).

Области применения: измерение давления в резервуарах и трубопроводах.

Особенности прибора:

  • Емкостной сенсор;

  • Межповерочный интервал: 4 года;

  • Фиксированный ряд диапазонов измерения.

Преимущества керамической мембраны:

  • Коррозионная стойкость;

  • Абразивная стойкость;

  • Стойкость к перегрузкам: до 40:1;

  • Применимость на вакууме.

Область применения

  • Базовая приведённая погрешность: ±0, 5%;

  • Выходной сигнал: 4..20мА;

  • Температура рабочей среды: -20...+100?С (до 125?С не более 1 часа);

  • Температура окружающей среды: -25...+85?С;

  • Диапазон измеряемого давления: -1...0,4/1/2/4/10/40бар;

  • Корпус:

  • материал: алюминий, нержавеющая сталь;

  • степень защиты корпуса: IP65...68;

  • Материал мембраны: керамика Al2O3 (99,9%);

  • Присоединение к процессу: резьбы G1/2, NPT1/2.

Описание

Тип
Датчик избыточного давления
Марка
Cerabar T PMC131
Назначение
Для газов, пара, жидкостей
Исполнение
Общепромышленный

Измерение

Способ измерения
Непрерывное измерение
Диапазон измерения
-1…1 бар
Перегрузка
10 бар
Точность измерения, %
0.5

Механическое присоединение

Мех.присоединение
Резьба G1/2" наруж.
Тип мембраны
Закрытая

Электрическое присоединение

Аналоговые выходы
4…20 мА 2-проводн.
Дискретные выходы
-
Напряжение питания
11…30 В пост.тока
Эл.присоединение
Разъём М16 DIN 43650

Конструкция

Индикация
Нет
Управление и настройка
Нет
Материал корпуса
Материал уплотнения
FKM Viton
Материал корпуса в контакте с изм.средой /Материал мембраны
Керамика Ceraphire (99.9 % Al2O3)

Условия эксплуатации

Температура измеряемой среды
-20…+100 °С
Температура окружающей среды при эксплуатации
-20…+85 °С
Температура окружающей среды при хранении
-50…+100 °С
Степень защиты корпуса
IP65
Название Дата размещения Формат Размер
Техническая документация
Техническое описание PMC131 04.04.2017 PDF 0.12 MB
Эксплуатационная документация
Руководство по эксплуатации PMC131, PMP131, PMP135 04.04.2017 PDF 0.63 MB
