FMU43-AKH2A2

FMU43-AKH2A2

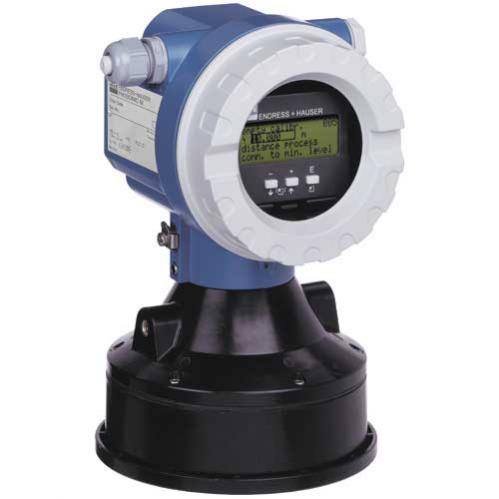

Датчик уровня ультразвуковой Prosonic M FMU43, 0…15 м, 0,2 %, Фланец DN100, Аналог.выход: 4…20 мА HART 4-проводн., Сальник М20, IP68

Основные характеристики


Тип Датчик уровня ультразвуковой
Марка Prosonic M FMU43
Способ измерения Непрерывное измерение
Диапазон измерения 0…15 м
Точность измерения, % 0.2
Мех.присоединение Фланец DN100
Аналоговые выходы 4…20 мА HART 4-проводн.
Эл.присоединение Сальник М20
Температура измеряемой среды -40...+80 °С
Степень защиты корпуса IP68
Производитель: Endress+Hauser
Цена: По запросу (за 1 шт.)

Prosonic M FMU43 - ультразвуковой уровнемер в компактном исполнении для бесконтактного измерения уровня жидких продуктов, паст и крупнозернистых сыпучих продуктов.

Преимущества

  • Быстрый и простой ввод в эксплуатацию посредством меню 4х-строчного текстового дисплея;

  • Огибающие кривые на дисплее для упрощения процесса диагностики;

  • Удаленное управление, диагностика и ведение документации на измерительную точку выполняются с помощью программного обеспечения ToF Tool;

  • Применим во взрывоопасных зонах (Gas-Ex, Dust-Ex);

  • Функция линеаризации (до 32 точек) для преобразования значений измерения в любую единицу измерения уровня, объема или расхода;

  • Бесконтактный метод измерения минимизирует сервисные расходы;

  • Опция: выносной дисплей и удаленное управление (до 20 м от уровнемера);

  • Встроенный датчик температуры для автоматической коррекции зависимой от температуры скорости распространения звука.

Область применения

  • Непрерывное, бесконтактное измерение уровня жидких продуктов, паст, шламов и крупнозернистых сыпучих продуктов;

  • Измерение расхода на открытых каналах и измерительных сливах;

  • Внедрение в систему: HART (standard), 4 ... 20 мА, PROFIBUS PA, Foundation Fieldbus;

  • Максимальный рабочий диапазон измерения: 15 м (жидкие продукты), 7 м (сыпучие продукты).

Описание

Тип
Датчик уровня ультразвуковой
Марка
Prosonic M FMU43
Назначение
Для жидкостей
Исполнение
Общепромышленный

Измерение

Способ измерения
Непрерывное измерение
Диапазон измерения
0…15 м
Точность измерения, %
0.2

Механическое присоединение

Мех.присоединение
Фланец DN100

Электрическое присоединение

Аналоговые выходы
4…20 мА HART 4-проводн.
Напряжение питания
10,5…32 В пост.тока
Эл.присоединение
Сальник М20

Конструкция

Индикация
Дисплей 4 строки
Управление и настройка
3 кнопки
Материал корпуса
Алюминий
Материал уплотнения
EPDM
Материал корпуса в контакте с изм.средой /Материал мембраны
UP и SS 316Ti

Условия эксплуатации

Давление измеряемой среды
0.7 бар ... 2.5бар абс.
Температура измеряемой среды
-40...+80 °С
Температура окружающей среды при хранении
-40...+80 °С
Степень защиты корпуса
IP68

Другое

Наличие госповерки
-
Примечание
Для исполнения с дисплеем температура окр.среды при эксплуатации: -20…+70°C (при температурах, выходящих за пределы этого
диапазона, читаемость дисплея может понизиться).
Название Дата размещения Формат Размер
Техническая документация
Техническое описание FMU 40, 41, 42, 43, 44 04.04.2017 PDF 2.72 MB
Эксплуатационная документация
Инструкция по эксплуатации FMU 40, 41, 42, 43, 44 04.04.2017 PDF 3.29 MB
Руководство по эксплуатации FMU 40, 41, 42, 43 04.04.2017 PDF 2.99 MB
