UG10U2D11SB1N45

UG10U2D11SB1N45

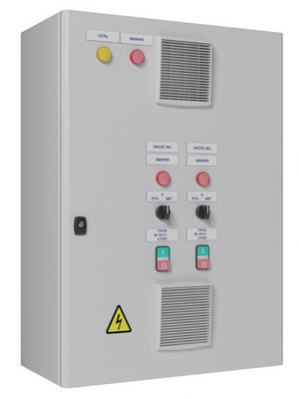

Шкаф управления INOVA Smart PCS UG10, Со встроенным блоком автоматики, 2х11 кВт, Схема пуска SB - Каждый от УПП, Схема питания 1N - 1 ввод без АВР (вводной аппарат - выключатель-разъединитель), ~3x380V, IP54 УХЛ4

Основные характеристики


Тип шкафа Со встроенным блоком автоматики
Количество электродвигателей/насосов 2
Номинальная мощность ЭД, кВт 11
Ток ЭД, А 18…22
Ном.ток шкафа, А 49
Схема пуска SB - Каждый от УПП
Способ регулирования/управления Релейное/каскадное
Вид регулирования С обратной связью (по дискретному датчику)
Схема питания 1N - 1 ввод без АВР (вводной аппарат - выключатель-разъединитель)
Напряжение питания ~3x380V
Степень защиты корпуса и климатическое исполнение IP54 УХЛ4
Производитель: INOVA GROUP
Цена: По запросу (за 1 шт.)

Экономичная серия шкафов управления насосами для простых систем с релейным/каскадным регулированием по дискретным датчикам.

Количество электродвигателей/насосов: 1…3.

Номинальная мощность электродвигателей, кВт: 0,75…15.

Шкафы управления INOVA Smart PCS UG10 предназначены для управления электродвигателями насосов или вентиляторов в автоматическом режиме с целью каскадного/релейного регулирования параметра по дискретным датчикам. Используются для поддержания давления, уровня (опорожнение, наполнение).

Основные функции шкафов управления INOVA Smart PCS UG10:

• Автоматический, дистанционный, ручной режимы управления;

• Автоматическое поддержание регулируемого параметра в режиме каскадного/релейного управления по дискретному датчику;

• Плавный пуск электродвигателя (от УПП);

• Выравнивание наработки (чередование) агрегатов;

• Автоматический ввод резервного насоса;

• Автоматическое повторное включение насоса;

• Защита системы по дискретным датчикам и сигналам;

• Защита от некачественного питания;

• Защита агрегатов по дискретным датчикам и сигналам;

• Контроль различных параметров по дискретным датчикам;

• Контроль и индикация наработки агрегатов;

• Индикация параметров и состояния оборудования;

• Сигнализация предупредительная и аварийная;

• Тестовый пуск насосов;

• Возможность передачи данных по различным интерфейсам.

Особенности шкафов управления INOVA Smart PCS UG10:

• Управление и защита различных типов насосов (поверхностных, погружных, скважинных);

• Число насосов в группе от 1 до 3;

• 2 схемы пуска электродвигателей (каждый от СЕТИ, каждый от УПП) - позволяет оптимально выбрать исполнение шкафа под требования конкретной задачи;

• Широкие возможности по защите электродвигателей и насосов - значительно продлевает срок службы оборудования и снижает затраты на ремонт;

• 5 готовых макроконфигураций (могут быть донастроены пользователем) - позволяет использовать шкафы для различных применений;

• Наборы датчиков и выходных сигналов настраиваемые – позволяет применять шкафы для систем различных конфигураций, при необходимости менять конфигурацию в ходе эксплуатации;

• Оптимальный набор входных и выходных сигналов - обеспечивает необходимую диагностику оборудования и системы в целом, а также возможность дистанционного управления;

• Набор различных интерфейсов - позволяет интегрировать шкаф в другие АСУ ТП и реализовать диспетчеризацию;

• Набор оригинальных функций - значительно расширяет возможности системы, в т.ч. повышает надёжность и энергоэффективность;

• Набор опций – позволяет расширить функционал шкафа.

Применение шкафов управления INOVA Smart PCS UG10 позволяет:

• Автоматически поддерживать регулируемый параметр, повысить КПД агрегатов и системы в целом - благодаря согласованной работе насосной группы.

• Значительно уменьшить перегрузки в сети электропитания и динамические перегрузки механизмов во время пуска и останова электродвигателей - за счёт использования устройств плавного пуска, а также специальных алгоритмов работы; для систем водоснабжения - это отсутствие гидроударов и порывов.

• Существенно повысить надёжность и отказоустойчивость системы - благодаря использованию специальных алгоритмов и функций.

• Повысить информативность о технологическом процессе.

• Значительно снизить число отказов оборудования и увеличить межремонтный интервал - за счёт защиты технологического оборудования и алгоритма выравнивания наработки агрегатов.

• Специалистам по внедрению и эксплуатации иметь возможность гибко сконфигурировать систему под конкретную задачу, быстро и просто выполнить монтаж и запустить её в эксплуатацию, а также при необходимости переконфигурировать систему в ходе эксплуатации.

• Существенно уменьшить влияние человеческого фактора.

Шкафы управления INOVA Smart PCS UG10 применяются в следующих отраслях промышленности:

• Водоснабжение и водоотведение;

• ЖКХ;

• Другие сферы, где используется насосное и вентиляторное оборудование.

Шкафы управления INOVA Smart PCS UG10 используются для следующих технологических систем:

• Водозаборные системы (насосные станции 1 подъёма, скважины);

• Водонапорные системы (насосные станции 2 и 3 подъёма);

• Системы водоотведения (КНС, КОС);

• Вспомогательные системы различного назначения.

Конфигурация и исполнение

Тип шкафа
Со встроенным блоком автоматики
Количество электродвигателей/насосов
2
Номинальная мощность ЭД, кВт
11
Ток ЭД, А
18…22
Ном.ток шкафа, А
49
Схема пуска
SB - Каждый от УПП
Способ регулирования/управления
Релейное/каскадное
Вид регулирования
С обратной связью (по дискретному датчику)
Компоновка шкафа
Моноблок
Размещение шкафа
Навесное
Размещение органов ручного управления и индикации
На дверце шкафа

Электропитание и силовое электрооборудование

Схема питания
1N - 1 ввод без АВР (вводной аппарат - выключатель-разъединитель)
Напряжение питания
~3x380V
Тип питающей сети
TN-С, TN-S, TN-C-S
Требования к электроснабжению
Напряжение: 380 В ±10%; Частота: 50 Гц ±0,2
Способ управления вводным выключателем
Рукоятка на аппарате
Подключение кабеля питания
Снизу, на клеммы
Подключение кабеля ЭД
Снизу, на клеммы
Источник питания для внешних устройств, требующих отдельного питания
220V AC 2А

Внешние входы/выходы и интерфейс

Аналоговые входы
-
Аналоговые выходы
-
Дискретные входы
5 общесистемные;
1 на каждый насос
(сигнал «сухой контакт» или транзисторный PNP, питание 24 V DC)
Дискретные выходы
1 общесистемный (конфигурируемый);
1 на каждый насос
(релейные контакты,
максимальная нагрузка: 2 А для 240 V AC при активной нагрузке,
минимальная нагрузка: 5 мА для 24 V DC)
Внешний интерфейс
Нет
Интерфейс пользователя (ЧМИ)
Буквенно-цифровой ч/б дисплей на ПЛК
Органы индикации и ручного управления
Общесистемные:
Лампы "Питание", "Авария";
На каждый насос:
Лампы "Авария", "Работа", Переключатель "Руч-О-Авт", Кнопки "Пуск/Стоп"

Условия эксплуатации

Степень защиты корпуса и климатическое исполнение
IP54 УХЛ4
Температура и влажность окружающей среды (при эксплуатации)
+1…+40 °С, до 80 % при 25°С (исполнение УХЛ4 – в отапливаемых помещениях)
Исполнение взрывозащиты
Без взрывозащиты (общепромышленное)
Материал корпуса
Сталь
Цвет корпуса
Серый (RAL7035)
Габаритные размеры (В/Ш/Г), мм
700х500x250
Вес, кг
25

Дополнительное оборудование

Наименование
Датчики уровня
00ID7801
Датчик уровня поплавковый Reifa SAS, 3 м, Подвесной, Дискр.выход: 1xNO, Кабель 3м, IP68
По запросу (за 1 шт.)
00ID7803
Датчик уровня поплавковый Reifa E, 3 м, Подвесной, Дискр.выход: 1xNC, Кабель 3м, IP68
По запросу (за 1 шт.)
00ID7805
Датчик уровня поплавковый Reifa SAS, 5 м, Подвесной, Дискр.выход: 1xNO, Кабель 5м, IP68
По запросу (за 1 шт.)
00ID7807
Датчик уровня поплавковый Reifa E, 5 м, Подвесной, Дискр.выход: 1xNC, Кабель 5м, IP68
По запросу (за 1 шт.)
00ID7809
Датчик уровня поплавковый Reifa SAS, 10 м, Подвесной, Дискр.выход: 1xNO, Кабель 10м, IP68
По запросу (за 1 шт.)
00ID7811
Датчик уровня поплавковый Reifa E, 10 м, Подвесной, Дискр.выход: 1xNC, Кабель 10м, IP68
По запросу (за 1 шт.)
00ID7942
Датчик уровня поплавковый Reifa SAS, 20 м, Подвесной, Дискр.выход: 1xNO, Кабель 20м, IP68
По запросу (за 1 шт.)
00ID7944
Датчик уровня поплавковый Reifa E, 20 м, Подвесной, Дискр.выход: 1xNC, Кабель 20м, IP68
По запросу (за 1 шт.)
52010122
Датчик уровня поплавковый Liquifloat T FTS20, 5 м, Подвесной, Дискр.выход: 1xNO/NC, Кабель 5м, IP68
По запросу (за 1 шт.)
52010123
Датчик уровня поплавковый Liquifloat T FTS20, 5 м, Подвесной, Дискр.выход: 1xNO/NC, Кабель 5м, IP68
По запросу (за 1 шт.)
52010124
Датчик уровня поплавковый Liquifloat T FTS20, 5 м, Подвесной, Дискр.выход: 1xNO/NC, Кабель 5м, IP68
По запросу (за 1 шт.)
71035520
Датчик уровня поплавковый Liquifloat T FTS20, 20 м, Подвесной, Дискр.выход: 1xNO/NC, Кабель 20м, IP68
По запросу (за 1 шт.)
71035521
Датчик уровня поплавковый Liquifloat T FTS20, 20 м, Подвесной, Дискр.выход: 1xNO/NC, Кабель 20м, IP68
По запросу (за 1 шт.)
71035522
Датчик уровня поплавковый Liquifloat T FTS20, 20 м, Подвесной, Дискр.выход: 1xNO/NC, Кабель 20м, IP68
По запросу (за 1 шт.)
91073205
Датчик уровня поплавковый MS1, 30 м, Подвесной, Дискр.выход: 1xNO/NC, Кабель 30м, IP68
По запросу (за 1 шт.)
91713437
Датчик уровня кондуктометрический стержневой VNI 4-10, 1 м, Резьба G1?" наруж., Дискр.выход: 4xConductor, Кабель 10м
По запросу (за 1 шт.)
96003332
Датчик уровня поплавковый MS1, 10 м, Подвесной, Дискр.выход: 1xNO/NC, Кабель 10м, IP68
По запросу (за 1 шт.)
96003695
Датчик уровня поплавковый MS1, 20 м, Подвесной, Дискр.выход: 1xNO/NC, Кабель 20м, IP68
По запросу (за 1 шт.)
96076189
Датчик уровня кондуктометрический стержневой VNI 3-10, 1 м, Резьба G1?" наруж., Дискр.выход: 3xConductor, Кабель 10м
По запросу (за 1 шт.)
96076289
Датчик уровня кондуктометрический стержневой VNI 1-10, 1 м, Резьба G1?" наруж., Дискр.выход: 1xConductor, Кабель 10м
По запросу (за 1 шт.)
FTL20-0010
Датчик уровня вибрационный Liquiphant T FTL20, Наличие среды, Резьба G1/2" наруж., Дискр.выход: 1xNO/NC 2-пров., 19…253 В перем.тока, Разъём "plug", IP65
По запросу (за 1 шт.)
FTL20-0020
Датчик уровня вибрационный Liquiphant T FTL20, Наличие среды, Резьба G1/2" наруж., Дискр.выход: 1xNO/NC PNP 3-пров., 10…35 В пост.тока, Разъём "plug", IP65
По запросу (за 1 шт.)
FTL20-0110
Датчик уровня вибрационный Liquiphant T FTL20, Наличие среды, Резьба G3/4" наруж., Дискр.выход: 1xNO/NC 2-пров., 19…253 В перем.тока, Разъём "plug", IP65
По запросу (за 1 шт.)
FTL20-0120
Датчик уровня вибрационный Liquiphant T FTL20, Наличие среды, Резьба G3/4" наруж., Дискр.выход: 1xNO/NC PNP 3-пров., 10…35 В пост.тока, Разъём "plug", IP65
По запросу (за 1 шт.)
FTL50-AGQ2AA1G4A
Датчик уровня вибрационный Liquiphant T FTL50, Наличие среды, Резьба G3/4" наруж., Дискр.выход: 1xNO/NC 2-пров., 19…253 В перем.тока, Сальник М20, IP66
По запросу (за 1 шт.)
FTL50-AGQ2AA2G4A
Датчик уровня вибрационный Liquiphant T FTL50, Наличие среды, Резьба G3/4" наруж., Дискр.выход: 1xNO/NC PNP 3-пров., 10…55 В пост.тока, Сальник М20, IP66
По запросу (за 1 шт.)
FTW31-A1A2CA0A
Датчик уровня кондуктометрический стержневой Liquipoint T FTW31, 1 м, Резьба G1?" наруж., Дискр.выход: 2xConductor, Сальник М20, IP66
По запросу (за 1 шт.)
FTW31-A1A2CA4A
Датчик уровня кондуктометрический стержневой Liquipoint T FTW31, 1 м, Резьба G1?" наруж., Дискр.выход: 1xNO/NC, Сальник М20, IP66
По запросу (за 1 шт.)
FTW31-A1A2DA0A
Датчик уровня кондуктометрический стержневой Liquipoint T FTW31, 2 м, Резьба G1?" наруж., Дискр.выход: 2xConductor, Сальник М20, IP66
По запросу (за 1 шт.)
FTW31-A1A2DA4A
Датчик уровня кондуктометрический стержневой Liquipoint T FTW31, 2 м, Резьба G1?" наруж., Дискр.выход: 1xNO/NC, Сальник М20, IP66
По запросу (за 1 шт.)
FTW31-A1A2HA0A
Датчик уровня кондуктометрический стержневой Liquipoint T FTW31, 0,5 м, Резьба G1?" наруж., Дискр.выход: 2xConductor, Сальник М20, IP66
По запросу (за 1 шт.)
FTW31-A1A2HA4A
Датчик уровня кондуктометрический стержневой Liquipoint T FTW31, 0,5 м, Резьба G1?" наруж., Дискр.выход: 1xNO/NC, Сальник М20, IP66
По запросу (за 1 шт.)
FTW31-A1A3CA0A
Датчик уровня кондуктометрический стержневой Liquipoint T FTW31, 1 м, Резьба G1?" наруж., Дискр.выход: 3xConductor, Сальник М20, IP66
По запросу (за 1 шт.)
FTW31-A1A3CA4A
Датчик уровня кондуктометрический стержневой Liquipoint T FTW31, 1 м, Резьба G1?" наруж., Дискр.выход: 2xNO/NC, Сальник М20, IP66
По запросу (за 1 шт.)
FTW31-A1A3DA0A
Датчик уровня кондуктометрический стержневой Liquipoint T FTW31, 2 м, Резьба G1?" наруж., Дискр.выход: 3xConductor, Сальник М20, IP66
По запросу (за 1 шт.)
FTW31-A1A3DA4A
Датчик уровня кондуктометрический стержневой Liquipoint T FTW31, 2 м, Резьба G1?" наруж., Дискр.выход: 2xNO/NC, Сальник М20, IP66
По запросу (за 1 шт.)
FTW31-A1A3HA0A
Датчик уровня кондуктометрический стержневой Liquipoint T FTW31, 0,5 м, Резьба G1?" наруж., Дискр.выход: 3xConductor, Сальник М20, IP66
По запросу (за 1 шт.)
FTW31-A1A3HA4A
Датчик уровня кондуктометрический стержневой Liquipoint T FTW31, 0,5 м, Резьба G1?" наруж., Дискр.выход: 2xNO/NC, Сальник М20, IP66
По запросу (за 1 шт.)
FTW31-A1A5CA0A
Датчик уровня кондуктометрический стержневой Liquipoint T FTW31, 1 м, Резьба G1?" наруж., Дискр.выход: 5xConductor, Сальник М20, IP66
По запросу (за 1 шт.)
FTW31-A1A5DA0A
Датчик уровня кондуктометрический стержневой Liquipoint T FTW31, 2 м, Резьба G1?" наруж., Дискр.выход: 5xConductor, Сальник М20, IP66
По запросу (за 1 шт.)
FTW31-A1A5HA0A
Датчик уровня кондуктометрический стержневой Liquipoint T FTW31, 0,5 м, Резьба G1?" наруж., Дискр.выход: 5xConductor, Сальник М20, IP66
По запросу (за 1 шт.)
LMT100
Датчик уровня ёмкостный LMT100, Наличие среды, Резьба G1/2" наруж., Дискр.выход: 1xNO/NC PNP, Разъём M12 наруж., IP68/IP69K
По запросу (за 1 шт.)
Датчики давления
017D002466
Реле перепада давления RT 260A, 1,5…11 бар, - %, Резьба G3/8" наруж., Мембрана: Закрытая, Дискр.выход: 1xNO/NC, Гермоввод, IP66
По запросу (за 1 шт.)
060-118966
Реле избыточного давления KPI-36, 4…12 бар, - %, Резьба G1/4" наруж., Мембрана: Закрытая, Дискр.выход: 1xNO/NC, Гермоввод, IP30
По запросу (за 1 шт.)
060-121766
Реле избыточного давления KPI-35, -0,2…8 бар, - %, Резьба G1/4" наруж., Мембрана: Закрытая, Дискр.выход: 1xNO/NC, Гермоввод, IP30
По запросу (за 1 шт.)
PP7553
Реле избыточного давления PP7553, 0…25 бар, 0,5 %, Резьба G1/4" наруж., Мембрана: Закрытая, Дискр.выход: 2xNO/NC PNP, Разъём M12 наруж., IP68
По запросу (за 1 шт.)
PP7554
Реле избыточного давления PP7554, -1…10 бар, 0,5 %, Резьба G1/4" наруж., Мембрана: Закрытая, Дискр.выход: 2xNO/NC PNP, Разъём M12 наруж., IP68
По запросу (за 1 шт.)
TM-510-R-0-6-(0-0,25MPa)-G1/2-1,5
Электроконтактный манометр ТМ-510, 0…0,25 МПа, 1,5 %, Резьба G1/2" наруж., Дискр.выход: 1xNO/1xNC (ЛЗПР), Колодка, IP40
По запросу (за 1 шт.)
TM-510-R-0-6-(0-0,25MPa)-M20x1,5-1,5
Электроконтактный манометр ТМ-510, 0…0,25 МПа, 1,5 %, Резьба М20х1,5 наруж., Дискр.выход: 1xNO/1xNC (ЛЗПР), Колодка, IP40
По запросу (за 1 шт.)
TM-510-R-0-6-(0-0,4MPa)-G1/2-1,5
Электроконтактный манометр ТМ-510, 0…0,4 МПа, 1,5 %, Резьба G1/2" наруж., Дискр.выход: 1xNO/1xNC (ЛЗПР), Колодка, IP40
По запросу (за 1 шт.)
TM-510-R-0-6-(0-0,4MPa)-M20x1,5-1,5
Электроконтактный манометр ТМ-510, 0…0,4 МПа, 1,5 %, Резьба М20х1,5 наруж., Дискр.выход: 1xNO/1xNC (ЛЗПР), Колодка, IP40
По запросу (за 1 шт.)
TM-510-R-0-6-(0-0,6MPa)-G1/2-1,5
Электроконтактный манометр ТМ-510, 0…0,6 МПа, 1,5 %, Резьба G1/2" наруж., Дискр.выход: 1xNO/1xNC (ЛЗПР), Колодка, IP40
По запросу (за 1 шт.)
TM-510-R-0-6-(0-0,6MPa)-M20x1,5-1,5
Электроконтактный манометр ТМ-510, 0…0,6 МПа, 1,5 %, Резьба М20х1,5 наруж., Дискр.выход: 1xNO/1xNC (ЛЗПР), Колодка, IP40
По запросу (за 1 шт.)
TM-510-R-0-6-(0-1,6MPa)-G1/2-1,5
Электроконтактный манометр ТМ-510, 0…1,6 МПа, 1,5 %, Резьба G1/2" наруж., Дискр.выход: 1xNO/1xNC (ЛЗПР), Колодка, IP40
По запросу (за 1 шт.)
TM-510-R-0-6-(0-1,6MPa)-M20x1,5-1,5
Электроконтактный манометр ТМ-510, 0…1,6 МПа, 1,5 %, Резьба М20х1,5 наруж., Дискр.выход: 1xNO/1xNC (ЛЗПР), Колодка, IP40
По запросу (за 1 шт.)
TM-510-R-0-6-(0-10MPa)-G1/2-1,5
Электроконтактный манометр ТМ-510, 0…10 МПа, 1,5 %, Резьба G1/2" наруж., Дискр.выход: 1xNO/1xNC (ЛЗПР), Колодка, IP40
По запросу (за 1 шт.)
TM-510-R-0-6-(0-10MPa)-M20x1,5-1,5
Электроконтактный манометр ТМ-510, 0…10 МПа, 1,5 %, Резьба М20х1,5 наруж., Дискр.выход: 1xNO/1xNC (ЛЗПР), Колодка, IP40
По запросу (за 1 шт.)
TM-510-R-0-6-(0-16MPa)-G1/2-1,5
Электроконтактный манометр ТМ-510, 0…16 МПа, 1,5 %, Резьба G1/2" наруж., Дискр.выход: 1xNO/1xNC (ЛЗПР), Колодка, IP40
По запросу (за 1 шт.)
TM-510-R-0-6-(0-16MPa)-M20x1,5-1,5
Электроконтактный манометр ТМ-510, 0…16 МПа, 1,5 %, Резьба М20х1,5 наруж., Дискр.выход: 1xNO/1xNC (ЛЗПР), Колодка, IP40
По запросу (за 1 шт.)
TM-510-R-0-6-(0-1MPa)-G1/2-1,5
Электроконтактный манометр ТМ-510, 0…1 МПа, 1,5 %, Резьба G1/2" наруж., Дискр.выход: 1xNO/1xNC (ЛЗПР), Колодка, IP40
По запросу (за 1 шт.)
TM-510-R-0-6-(0-1MPa)-M20x1,5-1,5
Электроконтактный манометр ТМ-510, 0…1 МПа, 1,5 %, Резьба М20х1,5 наруж., Дискр.выход: 1xNO/1xNC (ЛЗПР), Колодка, IP40
По запросу (за 1 шт.)
TM-510-R-0-6-(0-2,5MPa)-G1/2-1,5
Электроконтактный манометр ТМ-510, 0…2,5 МПа, 1,5 %, Резьба G1/2" наруж., Дискр.выход: 1xNO/1xNC (ЛЗПР), Колодка, IP40
По запросу (за 1 шт.)
TM-510-R-0-6-(0-2,5MPa)-M20x1,5-1,5
Электроконтактный манометр ТМ-510, 0…2,5 МПа, 1,5 %, Резьба М20х1,5 наруж., Дискр.выход: 1xNO/1xNC (ЛЗПР), Колодка, IP40
По запросу (за 1 шт.)
TM-510-R-0-6-(0-25MPa)-G1/2-1,5
Электроконтактный манометр ТМ-510, 0…25 МПа, 1,5 %, Резьба G1/2" наруж., Дискр.выход: 1xNO/1xNC (ЛЗПР), Колодка, IP40
По запросу (за 1 шт.)
TM-510-R-0-6-(0-25MPa)-M20x1,5-1,5
Электроконтактный манометр ТМ-510, 0…25 МПа, 1,5 %, Резьба М20х1,5 наруж., Дискр.выход: 1xNO/1xNC (ЛЗПР), Колодка, IP40
По запросу (за 1 шт.)
TM-510-R-0-6-(0-40MPa)-G1/2-1,5
Электроконтактный манометр ТМ-510, 0…40 МПа, 1,5 %, Резьба G1/2" наруж., Дискр.выход: 1xNO/1xNC (ЛЗПР), Колодка, IP40
По запросу (за 1 шт.)
TM-510-R-0-6-(0-40MPa)-M20x1,5-1,5
Электроконтактный манометр ТМ-510, 0…40 МПа, 1,5 %, Резьба М20х1,5 наруж., Дискр.выход: 1xNO/1xNC (ЛЗПР), Колодка, IP40
По запросу (за 1 шт.)
TM-510-R-0-6-(0-4MPa)-G1/2-1,5
Электроконтактный манометр ТМ-510, 0…4 МПа, 1,5 %, Резьба G1/2" наруж., Дискр.выход: 1xNO/1xNC (ЛЗПР), Колодка, IP40
По запросу (за 1 шт.)
TM-510-R-0-6-(0-4MPa)-M20x1,5-1,5
Электроконтактный манометр ТМ-510, 0…4 МПа, 1,5 %, Резьба М20х1,5 наруж., Дискр.выход: 1xNO/1xNC (ЛЗПР), Колодка, IP40
По запросу (за 1 шт.)
TM-510-R-0-6-(0-60MPa)-G1/2-1,5
Электроконтактный манометр ТМ-510, 0…60 МПа, 1,5 %, Резьба G1/2" наруж., Дискр.выход: 1xNO/1xNC (ЛЗПР), Колодка, IP40
По запросу (за 1 шт.)
TM-510-R-0-6-(0-60MPa)-M20x1,5-1,5
Электроконтактный манометр ТМ-510, 0…60 МПа, 1,5 %, Резьба М20х1,5 наруж., Дискр.выход: 1xNO/1xNC (ЛЗПР), Колодка, IP40
По запросу (за 1 шт.)
TM-510-R-0-6-(0-6MPa)-G1/2-1,5
Электроконтактный манометр ТМ-510, 0…6 МПа, 1,5 %, Резьба G1/2" наруж., Дискр.выход: 1xNO/1xNC (ЛЗПР), Колодка, IP40
По запросу (за 1 шт.)
TM-510-R-0-6-(0-6MPa)-M20x1,5-1,5
Электроконтактный манометр ТМ-510, 0…6 МПа, 1,5 %, Резьба М20х1,5 наруж., Дискр.выход: 1xNO/1xNC (ЛЗПР), Колодка, IP40
По запросу (за 1 шт.)
Датчики расхода
061H4000
Реле протока лепестковое FQS-U30G, 18…1800 дм3/мин, Резьба R1" наруж., Дискр.выход: 1xNO/NC, IP20
По запросу (за 1 шт.)
SI5000
Датчик потока калориметрический SI5000, 3…300 см/с, Накидная гайка М18х1,5 внутр., Дискр.выход: 1xNO/NC PNP, IP67
По запросу (за 1 шт.)
Датчики вибрации
VKV021
Датчик вибрации VKV021, 0…25 мм/с, 5 %, Резьба М8 наруж., Аналог.выход: 4…20 мА 3-проводн., Дискр.выход: 1xNC PNP, Разъём M12 наруж., IP67
По запросу (за 1 шт.)
VKV022
Датчик вибрации VKV022, 0…50 мм/с, 5 %, Резьба М8 наруж., Аналог.выход: 4…20 мА 3-проводн., Дискр.выход: 1xNC PNP, Разъём M12 наруж., IP67
По запросу (за 1 шт.)
VNB001
Датчик вибрации VNB001, 0…500 мм/с, 3 %, Винт М5/М8, Аналог.выход: 4…20 мА 3-проводн., Дискр.выход: 2хNC/NO PNP, USB, Разъём M12 наруж., Разъём М8 внутр., IP67
По запросу (за 1 шт.)
Схема силовая однолинейная - 2 электродвигателя, схема пуска SB (каждый от УПП), схема питания 1N (1 ввод, без АВР, с выключателем-разъединителем)
Схемы силовые
Схема автоматизации общая -  тип шкафа U (со встроенным блоком автоматики), 2 насоса
Схемы автоматизации
Схема подключений общая - тип шкафа U (со встроенным блоком автоматики), 2 насоса, 1 ввод питания
Схемы подключений
Название Дата размещения Формат Размер
Каталоги
Каталог - Шкафы управления INOVA Smart PCS UG10 09.03.2022 PDF 2.01 MB
Опросные листы
Опросный лист - Шкафы управления INOVA Smart PCS UG10 09.03.2022 PDF 0.29 MB

Аналогичное оборудование

Наименование
UG70C2D11SB1N45
Шкаф управления INOVA Smart PCS UG70, Без блока автоматики, 2х11 кВт, Схема пуска SB - Каждый от УПП, Схема питания 1N - 1 ввод без АВР (вводной аппарат - выключатель-разъединитель), ~3x380V, IP54 УХЛ4
По запросу (за 1 шт.)
UG70E2D11SB1N45
Шкаф управления INOVA Smart PCS UG70, Для выносного блока автоматики, 2х11 кВт, Схема пуска SB - Каждый от УПП, Схема питания 1N - 1 ввод без АВР (вводной аппарат - выключатель-разъединитель), ~3x380V, IP54 УХЛ4
По запросу (за 1 шт.)
UG70U2D11SB1N45
Шкаф управления INOVA Smart PCS UG70, Со встроенным блоком автоматики, 2х11 кВт, Схема пуска SB - Каждый от УПП, Схема питания 1N - 1 ввод без АВР (вводной аппарат - выключатель-разъединитель), ~3x380V, IP54 УХЛ4
По запросу (за 1 шт.)
