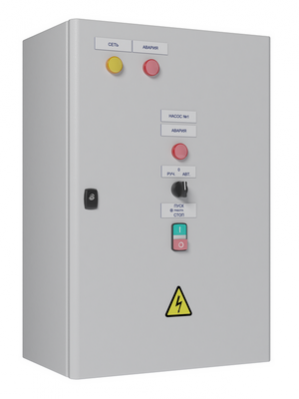

Шкаф управления INOVA Smart PCS UG10, Со встроенным блоком автоматики, 1х7,5 кВт, Схема пуска SA - Каждый от СЕТИ, Схема питания 1N - 1 ввод без АВР (вводной аппарат - выключатель-разъединитель), ~3x380V, IP54 УХЛ4

Основные характеристики


Тип шкафа Со встроенным блоком автоматики
Количество электродвигателей/насосов 1
Номинальная мощность ЭД, кВт 7.5
Ток ЭД, А 12…18
Ном.ток шкафа, А 23
Схема пуска SA - Каждый от СЕТИ
Способ регулирования/управления Релейное/каскадное
Вид регулирования С обратной связью (по дискретному датчику)
Схема питания 1N - 1 ввод без АВР (вводной аппарат - выключатель-разъединитель)
Напряжение питания ~3x380V
Степень защиты корпуса и климатическое исполнение IP54 УХЛ4
Производитель: INOVA GROUP
Цена: По запросу (за 1 шт.)

Экономичная серия шкафов управления насосами для простых систем с релейным/каскадным регулированием по дискретным датчикам.

Количество электродвигателей/насосов: 1…3.

Номинальная мощность электродвигателей, кВт: 0,75…15.

Шкафы управления INOVA Smart PCS UG10 предназначены для управления электродвигателями насосов или вентиляторов в автоматическом режиме с целью каскадного/релейного регулирования параметра по дискретным датчикам. Используются для поддержания давления, уровня (опорожнение, наполнение).

Основные функции шкафов управления INOVA Smart PCS UG10:

• Автоматический, дистанционный, ручной режимы управления;

• Автоматическое поддержание регулируемого параметра в режиме каскадного/релейного управления по дискретному датчику;

• Плавный пуск электродвигателя (от УПП);

• Выравнивание наработки (чередование) агрегатов;

• Автоматический ввод резервного насоса;

• Автоматическое повторное включение насоса;

• Защита системы по дискретным датчикам и сигналам;

• Защита от некачественного питания;

• Защита агрегатов по дискретным датчикам и сигналам;

• Контроль различных параметров по дискретным датчикам;

• Контроль и индикация наработки агрегатов;

• Индикация параметров и состояния оборудования;

• Сигнализация предупредительная и аварийная;

• Тестовый пуск насосов;

• Возможность передачи данных по различным интерфейсам.

Особенности шкафов управления INOVA Smart PCS UG10:

• Управление и защита различных типов насосов (поверхностных, погружных, скважинных);

• Число насосов в группе от 1 до 3;

• 2 схемы пуска электродвигателей (каждый от СЕТИ, каждый от УПП) - позволяет оптимально выбрать исполнение шкафа под требования конкретной задачи;

• Широкие возможности по защите электродвигателей и насосов - значительно продлевает срок службы оборудования и снижает затраты на ремонт;

• 5 готовых макроконфигураций (могут быть донастроены пользователем) - позволяет использовать шкафы для различных применений;

• Наборы датчиков и выходных сигналов настраиваемые – позволяет применять шкафы для систем различных конфигураций, при необходимости менять конфигурацию в ходе эксплуатации;

• Оптимальный набор входных и выходных сигналов - обеспечивает необходимую диагностику оборудования и системы в целом, а также возможность дистанционного управления;

• Набор различных интерфейсов - позволяет интегрировать шкаф в другие АСУ ТП и реализовать диспетчеризацию;

• Набор оригинальных функций - значительно расширяет возможности системы, в т.ч. повышает надёжность и энергоэффективность;

• Набор опций – позволяет расширить функционал шкафа.

Применение шкафов управления INOVA Smart PCS UG10 позволяет:

• Автоматически поддерживать регулируемый параметр, повысить КПД агрегатов и системы в целом - благодаря согласованной работе насосной группы.

• Значительно уменьшить перегрузки в сети электропитания и динамические перегрузки механизмов во время пуска и останова электродвигателей - за счёт использования устройств плавного пуска, а также специальных алгоритмов работы; для систем водоснабжения - это отсутствие гидроударов и порывов.

• Существенно повысить надёжность и отказоустойчивость системы - благодаря использованию специальных алгоритмов и функций.

• Повысить информативность о технологическом процессе.

• Значительно снизить число отказов оборудования и увеличить межремонтный интервал - за счёт защиты технологического оборудования и алгоритма выравнивания наработки агрегатов.

• Специалистам по внедрению и эксплуатации иметь возможность гибко сконфигурировать систему под конкретную задачу, быстро и просто выполнить монтаж и запустить её в эксплуатацию, а также при необходимости переконфигурировать систему в ходе эксплуатации.

• Существенно уменьшить влияние человеческого фактора.

Шкафы управления INOVA Smart PCS UG10 применяются в следующих отраслях промышленности:

• Водоснабжение и водоотведение;

• ЖКХ;

• Другие сферы, где используется насосное и вентиляторное оборудование.

Шкафы управления INOVA Smart PCS UG10 используются для следующих технологических систем:

• Водозаборные системы (насосные станции 1 подъёма, скважины);

• Водонапорные системы (насосные станции 2 и 3 подъёма);

• Системы водоотведения (КНС, КОС);

• Вспомогательные системы различного назначения.

Конфигурация и исполнение

Тип шкафа
Со встроенным блоком автоматики
Количество электродвигателей/насосов
1
Номинальная мощность ЭД, кВт
7.5
Ток ЭД, А
12…18
Ном.ток шкафа, А
23
Схема пуска
SA - Каждый от СЕТИ
Способ регулирования/управления
Релейное/каскадное
Вид регулирования
С обратной связью (по дискретному датчику)
Компоновка шкафа
Моноблок
Размещение шкафа
Навесное
Размещение органов ручного управления и индикации
На дверце шкафа

Электропитание и силовое электрооборудование

Схема питания
1N - 1 ввод без АВР (вводной аппарат - выключатель-разъединитель)
Напряжение питания
~3x380V
Тип питающей сети
TN-С, TN-S, TN-C-S
Требования к электроснабжению
Напряжение: 380 В ±10%; Частота: 50 Гц ±0,2
Способ управления вводным выключателем
Рукоятка на аппарате
Подключение кабеля питания
Снизу, на клеммы
Подключение кабеля ЭД
Снизу, на клеммы
Источник питания для внешних устройств, требующих отдельного питания
220V AC 2А

Внешние входы/выходы и интерфейс

Аналоговые входы
-
Аналоговые выходы
-
Дискретные входы
5 общесистемные;
1 на каждый насос
(сигнал «сухой контакт» или транзисторный PNP, питание 24 V DC)
Дискретные выходы
1 общесистемный (конфигурируемый);
1 на каждый насос
(релейные контакты,
максимальная нагрузка: 2 А для 240 V AC при активной нагрузке,
минимальная нагрузка: 5 мА для 24 V DC)
Внешний интерфейс
Нет
Интерфейс пользователя (ЧМИ)
Буквенно-цифровой ч/б дисплей на ПЛК
Органы индикации и ручного управления
Общесистемные:
Лампы "Питание", "Авария";
На каждый насос:
Лампы "Авария", "Работа", Переключатель "Руч-О-Авт", Кнопки "Пуск/Стоп"

Условия эксплуатации

Степень защиты корпуса и климатическое исполнение
IP54 УХЛ4
Температура и влажность окружающей среды (при эксплуатации)
+1…+40 °С, до 80 % при 25°С (исполнение УХЛ4 – в отапливаемых помещениях)
Исполнение взрывозащиты
Без взрывозащиты (общепромышленное)
Материал корпуса
Сталь
Цвет корпуса
Серый (RAL7035)
Габаритные размеры (В/Ш/Г), мм
600х400х250
Вес, кг
19
