UG00Z1009RD1045

UG00Z1009RD1045

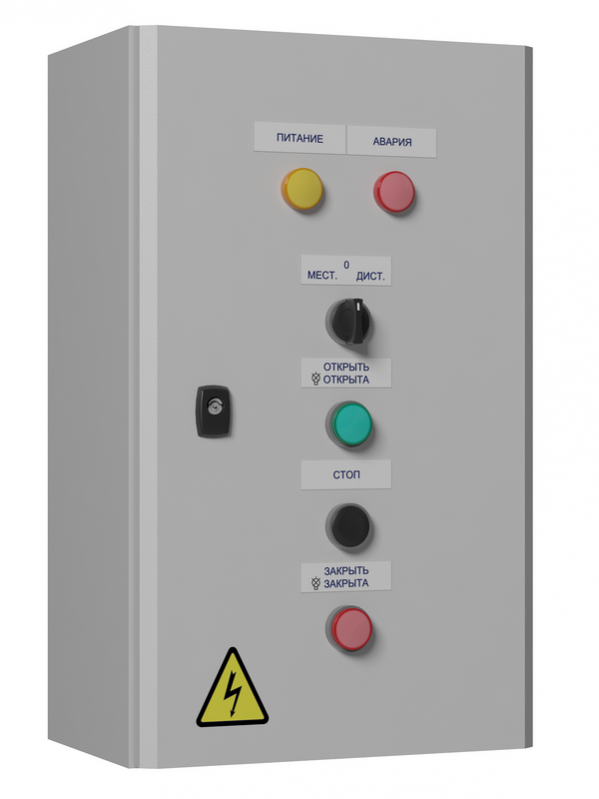

Шкаф управления задвижкой UG00Z, 1х0,09 кВт, Схема управления: В ручном режиме от кнопок на шкафу и в дистанционном режиме по дискретным сигналам, Схема питания: 1 ввод, без АВР, без вводного аппарата, ~3x380V, IP54 УХЛ4

Основные характеристики


Тип шкафа Шкаф управления электроприводом задвижки
Количество электрозадвижек 1
Номинальная мощность ЭД, кВт 0.09
Ток ЭД, А 0,25…0,4 А
Ном.ток шкафа, А 0.9
Схема управления В ручном режиме от кнопок на шкафу и в дистанционном режиме по дискретным сигналам
Схема питания 1 ввод, без АВР, без вводного аппарата
Напряжение питания ~3x380V
Степень защиты корпуса и климатическое исполнение IP54 УХЛ4
Производитель: INOVA GROUP
Цена: По запросу (за 1 шт.)

Шкаф управления электроприводом задвижки (ШУЗ) UG00Z предназначен для управления одной или несколькими электрофицированными задвижками в ручном режиме от органов ручного управления или в дистанционном режиме от внешней автоматики (шкафа управления насосами и пр.).

Могут применяться совместно со шкафами управления насосами Smart PCS UG70.

Конфигурация и исполнение

Тип шкафа
Шкаф управления электроприводом задвижки
Количество электрозадвижек
1
Номинальная мощность ЭД, кВт
0.09
Ток ЭД, А
0,25…0,4 А
Ном.ток шкафа, А
0.9
Схема управления
В ручном режиме от кнопок на шкафу и в дистанционном режиме по дискретным сигналам
Компоновка шкафа
Моноблок
Размещение шкафа
Навесное
Размещение органов ручного управления и индикации
На дверце шкафа

Электропитание и силовое электрооборудование

Схема питания
1 ввод, без АВР, без вводного аппарата
Напряжение питания
~3x380V
Тип питающей сети
TN-С, TN-S, TN-C-S
Способ управления вводным выключателем
-
Подключение кабеля питания
Снизу, на клеммы
Подключение кабеля ЭД
Снизу, на клеммы

Внешние входы/выходы и интерфейс

Аналоговые входы
-
Аналоговые выходы
-
Дискретные входы
8
Дискретные выходы
4
Внешний интерфейс
-
Органы индикации и ручного управления
Общесистемные:
Лампы "Питание", "Авария";
На каждую задвижку:
Лампы "Открыта", "Закрыта", Переключатель "Мест-О-Дист", Кнопки "Открыть", "Закрыть", "Стоп"

Условия эксплуатации

Степень защиты корпуса и климатическое исполнение
IP54 УХЛ4
Температура и влажность окружающей среды (при эксплуатации)
+1…+40 °С, до 80 % при 25°С (исполнение УХЛ4 – в отапливаемых помещениях)
Исполнение взрывозащиты
Без взрывозащиты (общепромышленное)
Материал корпуса
Сталь
Цвет корпуса
Серый (RAL7035)
Габаритные размеры (В/Ш/Г), мм
500/300/200
Вес, кг
15
