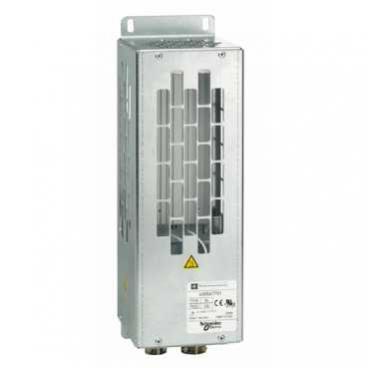

VW3A7704

VW3A7704

Тормозное сопротивление 15 Ом, 1 кВт, IP20

Основные характеристики


Применение Для более эффективного торможения механизмов с большим моментом инерции
Марка Altivar 61 и 71
Тип Тормозное сопротивление
Сопротивление, Ом 15
Располагаемая средняя мощность, кВт 1
Степень защиты корпуса IP20
Производитель: Schneider Electric
Цена: По запросу (за 1 шт)

Тормозное сопротивление обеспечивает работу преобразователя при торможении до полной остановки или во время снижения скорости путем рассеивания энергии торможения. Оно обеспечивает максимальный переходный тормозной момент.

Сопротивления предназначены, как правило, для установки вне шкафа. Необходимо обеспечить естественную вентиляцию устройства. Воздух не должен содержать примеси пыли, коррозийные газы и конденсат.

Тормозные сопротивления применяются для механизмов с большим моментом инерции, с циклическим режимом работы.

Описание

Применение
Для более эффективного торможения механизмов с большим моментом инерции
Марка
Altivar 61 и 71
Тип
Тормозное сопротивление

Основные

Сопротивление, Ом
15
Располагаемая средняя мощность, кВт
1
Тепловая защита
Термовыключатель 120 °С, ~250 В, 0,1 А

Условия эксплуатации

Температура окружающей среды при эксплуатации
0…+50 °C
Температура окружающей среды при хранении
-25…+70 °C
Степень защиты корпуса
IP20
Габаритные размеры (В/Ш/Г), мм
484/240/301
Вес, кг
11
