061H4000

061H4000

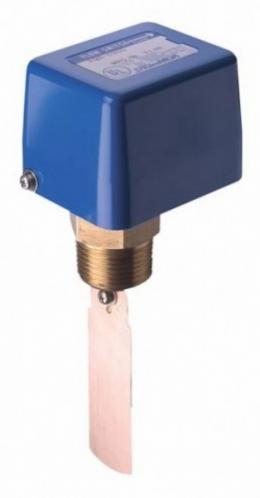

Реле протока лепестковое FQS-U30G, 18…1800 дм3/мин, Резьба R1" наруж., Дискр.выход: 1xNO/NC, IP20

Основные характеристики


Тип Реле протока лепестковое
Марка FQS-U30G
Диапазон измерения 18…1800 дм3/мин
Точность измерения, % -
Мех.присоединение Резьба R1" наруж.
Прямолинейные участки -
Аналоговые выходы -
Число-импульсные выходы -
Дискретные выходы 1xNO/NC
Интерфейс -
Эл.присоединение Гермоввод
Степень защиты корпуса (первичный блок) IP20
Степень защиты корпуса (вторичный блок) -
Производитель: Danfoss
Цена: По запросу (за 1 шт.)

Реле расхода лопастного типа FQS устанавливается на жидкостных в чиллерах, насосных станциях, конденсаторах, бойлерах. Все, контактирующие с рабочей жидкостью, части реле изготовлены из меди, контакт SPDT. Электрическая часть реле расхода полностью изолирована от контакта с рабочей жидкостью. Лопатка состоит из трех сегментов, которые могут добавляться или сниматься, что позволяет устанавливать реле расхода на трубах различного диаметра от 1 до 6”. Стандартные лопатки изготовлены из меди. По заказу могут поставляться стальные лопатки.

Преимущества:

  • Легкость в установке и подключении;

  • Легкость в адоптировании к различным диаметрам трубы;

  • По заказу возможно изготовление в водо-защищенном корпусе;

  • Устанавливается в вертикальном и горизонтальном положении.

Описание

Тип
Реле протока лепестковое
Марка
FQS-U30G
Назначение
Для жидких сред
Исполнение
Общепромышленный

Измерение

Диапазон измерения
18…1800 дм3/мин
Точность измерения, %
-

Механическое присоединение

Мех.присоединение
Резьба R1" наруж.
Прямолинейные участки
-

Электрическое присоединение

Аналоговые выходы
-
Число-импульсные выходы
-
Дискретные выходы
1xNO/NC
Интерфейс
-
Эл.присоединение
Гермоввод

Конструкция

Индикация
нет
Управление и настройка
настроечный винт

Условия эксплуатации

Давление измеряемой среды
10 бар
Температура окружающей среды при эксплуатации
-20...+80 °С
Температура окружающей среды при хранении
-
Степень защиты корпуса (первичный блок)
IP20
Степень защиты корпуса (вторичный блок)
-

Другое

Наличие госповерки
-
Примечание
В комплект входит набор лепестков разной длины на разные диапазоны расходов
Название Дата размещения Формат Размер
Техническая документация
Техническое описание FQS-U30G 04.04.2017 PDF 0.35 MB
