NSYSF22880T

NSYSF22880T

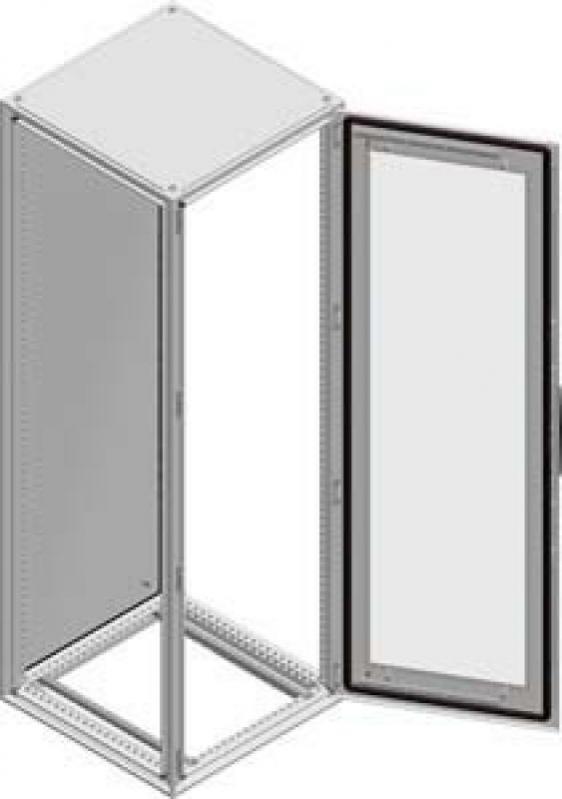

Сборный шкаф 2200x800x800, Напольный, Прозрачная дверь 1 шт. Без монтажной платы, Сталь, IP55

Основные характеристики


Марка Spacial SF
Исполнение Напольный
Применение Универсальный
Высота, мм 2200
Ширина, мм 800
Глубина, мм 800
Количество дверей 1
Монтажная плата Без монтажной платы
Производитель: Schneider Electric
Цена: По запросу (за 1 шт)

Сборные металлические шкафы поставляемые в сборе или в виде комплекта

Шкафы соответствуют требованиям международного стандарта МЭК 62208 для оболочек низковольтных комплектных устройств. Степень защиты оболочки: IP55. Стойкость к механическому воздействию: для шкафа со сплошной дверью – IK10, с прозрачной дверью – IK08. Каркас изготовлен из оцинкованных стальных профилей. Перфорация с отверстиями двух типов с шагом 25 мм выполнена лазерной резкой. Двери с углом открывания 120° свариваются из фальцованного стального листа, оснащаются петлями с невыпадающими штифтами из сплава «замак» и ручкой с замковым механизмом под ключ с 2 бородками 5 мм. Для обеспечения непрерывности защитной цепи в соответствии со стандартом МЭК 62208 дверь необходимо соединить со шкафом защитным проводником.

Сборные металлические шкафы Сборный шкаф со сплошной или прозрачной передней дверью и задней панелью, текстурированное эпоксидно-полиэфирное покрытие серого цвета RAL 7035, с оцинкованной монтажной платой или без неё.

Комплекты для сборки металлических шкафов Все комплектующие металлического шкафа можно заказать отдельно, что обеспечивает широкий выбор конфигураций монтажа.

Стандартная комплектация

  • Каркас: верхняя и нижняя рамы, вертикальные стойки.

  • Передняя дверь, два исполнения: cплошная дверь с усиленной рамой; прозрачная дверь со стеклом Securit®.

  • Двойные двери с перекрытием, с системой фиксации левой двери.

  • Задняя панель зафиксирована невыпадающими винтами.

  • Съёмная верхняя панель.

  • Стандартная система блокировки с ручкой и замковым механизмом под ключ с 2 бородками 5 мм.

  • Четыре кронштейна для установки монтажной платы.

  • Раздвижные опоры для монтажной платы.

  • Поставка с оцинкованной монтажной платой или без неё (в зависимости от каталожного номера).

Опции

  • Поперечные рейки.

  • Монолитный или сборный цоколь высотой 100 или 200 мм.

  • Платы кабельного ввода.

Простой монтаж

  • Конструкция сборных металлических шкафов Spacial SF включает: 4 вертикальные рейки, верхнюю и нижнюю рамы. Высокая прочность конструкции из оцинкованных стальных профилей, соединенных лазерной сваркой. Профили имеют перфорацию с шагом 25 мм для монтажа принадлежностей, которые крепятся такими же винтами, что и элементы каркаса.

  • Панели корпуса встраиваются в каркас, благодаря чему габаритные размеры шкафа остаются неизменными.

  • Шкафы можно соединять друг с другом, при этом их эксплуатационные качества остаются неизменными. Шкафы можно соединять в любой конфигурации, при этом двери могут быть установлены с любой стороны шкафа. При соединении двух шкафов создается двойной защитный барьер, препятствующий проникновению воды и пыли внутрь оболочек.

Облицовка включает

  • Дверь из листовой стали с текстурированным эпоксидно-полиэфирным покрытием серого цвета RAL 7035.

  • Заднюю и боковые панели из листовой стали с текстурированным эпоксидно-полиэфирнымпокрытием серого цвета RAL 7035, с двойным фальцем для увеличения жёсткости, соединены невыпадающими винтами, облегчающими сборку и разборку.

  • Монолитный или сборный цоколь с текстурированным эпоксидно-полиэфирным покрытием серого цвета RAL 7022, существенно упрощающий ввод кабелей.

Широкий ряд принадлежностей:

  • Платы для компонентов систем автоматизации.

  • Платы для модульных распределительных устройств.

  • Стойки для оборудования 19".

  • Ключи различных конфигураций.

  • Замковые механизмы различного профиля.

  • Блокировочные кнопки.

Описание

Заказной номер (производителя)
NSYSF22880T
Марка
Spacial SF
Исполнение
Напольный
Тип
Сборный шкаф
Применение
Универсальный
Высота, мм
2200
Ширина, мм
800
Глубина, мм
800
Количество дверей
1
Тип двери
Прозрачная дверь

Дополнительно

Монтажная плата
Без монтажной платы
Материал
Сталь
Цвет
Серый RAL 7035
Обработка поверхности
Эпоксидно полиэстровое напыление

Условия эксплуатации

Степень защиты корпуса
IP55
