LC1D09BD

LC1D09BD

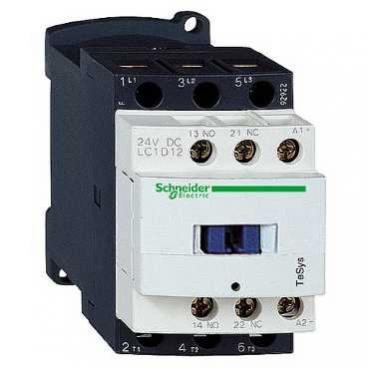

Контактор нереверсивный TeSys LC1D, 9 А, катушка 24V DC

Основные характеристики


Тип Контактор нереверсивный
Марка TeSys LC1D
Применение Активная нагрузка, Управление электродвигателем
Количество полюсов 3
Мощность 3-ф электордвигателя (АС-3 при Ue=380В), кВт 4
Номинальный ток (по категории АС-3), А 9
Номинальное напряжение 690V AC/DC
Напряжение управления 24V DC
Производитель: Schneider Electric
Цена: По запросу (за 1 шт)

TeSys D - Реверсивные или нереверсивные контакторы до 75 кВт/400В и 250А/АС1.

Контакторы серии TeSys D являются одним из наиболее ярких достижений компании Schneider Electric за последние годы.

Особенности:

  • наличие катушек управления с широким диапазоном напряжения цепи управления (от 0,7 до 1,25Uc);

  • все комплектующие соответствуют стандартным системам автоматизации;

  • существует возможность подключения к резервным источникам питания (батареи и т.д.);

  • наличие встроенного диода Transil, обеспечивающего защиту от перенапряжении;

  • безопасное разделение силовых цепей и цепей управления;

  • низкий уровень шума при коммутации;

  • повышенная устойчивость к ударам и вибрациям;

  • использование источников питания малой мощности;

  • непосредственное управление контакторами (100мА/24В) с помощью выхода высокой плотности программируемых контроллеров;

  • отсутствие интерфейсов и как следствие упрощение монтажа (благодаря уменьшению падения напряжения питающей линии возможно использование длинного кабеля);

  • запатентованная технология встроенных рефренных дополнительные контакты 1НО+1НЗ;

  • защита клемм от непосредственного контакта с токоведущми элементами (IP-2);

  • снижение риска повреждений во время монтажа благодаря цветовой маркировке силовых цепей управления;;

  • новая технология силовых зажимов EverLink позволяющая поддерживать постоянное давление на кабель, обеспечивая прочное, надежное и долговечное соединение на протяжении всего срока эксплуатации;

  • возможность эксплуатация в диапазоне от -50 до 60С.

Преимущества:

  • номинальный ток от 9 до 150А (АС3);

  • номинальное напряжение: 690В;

  • температура окружающей среды при работе от -50?С до +60?С;

  • встроенные дополнительные контакты мгновенного типа 1НО + 1НЗ;

  • количество полюсов: 3 или 4;

  • широкий диапазон управляющего напряжения;

  • безвинтовое крепление на 35-мм рейку или крепление на винтах;

  • запатентованная концепция клеммных зажимов EverLink (от 40 до 65 A);

  • система S-образных шин (позволяет быстро соединять аппараты, установленные в ряд на одной монтажной рейке) (от 40 до 65 A);

  • категории применения АС3,АС1,АС4,DC;

  • типы присоединения: винтовые, пружинные, втычные, с кабельными наконечниками.

Применение:

  • пассажирские лифты, подъемники и лифты для товаров;

  • системы обогрева, системы вентиляции и охлаждления;

  • освещение;

  • гаражные ворота, автоматические двери;

  • автомобильные мойки;

  • насосные станции, бассейны;

  • погрузчики;

  • конвейеры;

  • и многое другое.

Описание

Тип
Контактор нереверсивный
Марка
TeSys LC1D
Применение
Активная нагрузка, Управление электродвигателем

Силовая цепь

Количество полюсов
3
Мощность 3-ф электордвигателя (АС-3 при Ue=380В), кВт
4
Номинальный ток (по категории АС-3), А
9
Номинальное напряжение
690V AC/DC
Механическая износостойкость
30 млн. циклов
Электрическая износостойкость (АС-3)
2 млн. циклов (АС-3)

Цепь управления

Напряжение управления
24V DC
Потребление (при замыкании)
5,4 Вт
Потребление (при удержании)
5,4 Вт
Максимальная частота коммутаций
3600 цикл/ч, при t <= 60 °C

Дополнительные контакты

Доп. контакты
1НО + 1НЗ

Условия эксплуатации

Температура окружающей среды при эксплуатации
-5…+60 °C
Температура окружающей среды при хранении
-60…+80 °C
Степень защиты корпуса
IP2x
Габаритные размеры (В/Ш/Г), мм
77/45/86
Вес, кг
0.32

Дополнительное оборудование

Наименование
Прочие товары
LAD9V2
БЛОКИРОВКА МЕХАНИЧЕСКАЯ D09 ДО D38 ГОРИЗОНТАЛЬНОЙ УСТАНОВКИ
По запросу (за 1 шт)
LADC22
Дополнительный контактный блок мгновенного действия 2 НО + 2 НЗ опережающего включения, фронтальное крепление
По запросу (за 1 шт)
LADN01
Дополнительный контактный блок мгновенного действия 1 НЗ, фронтальное крепление
По запросу (за 1 шт)
LADN02
Дополнительный контактный блок мгновенного действия 2 НЗ, фронтальное крепление
По запросу (за 1 шт)
LADN04
Дополнительный контактный блок мгновенного действия 4 НЗ, фронтальное крепление
По запросу (за 1 шт)
LADN10
Дополнительный контактный блок мгновенного действия 1 НО, фронтальное крепление
По запросу (за 1 шт)
LADN11
Дополнительный контактный блок мгновенного действия 1 НО + 1 НЗ, фронтальное крепление
По запросу (за 1 шт)
LADN13
Дополнительный контактный блок мгновенного действия 1 НО + 3 НЗ, фронтальное крепление
По запросу (за 1 шт)
LADN20
Дополнительный контактный блок мгновенного действия 2 НО, фронтальное крепление
По запросу (за 1 шт)
LADN22
Дополнительный контактный блок мгновенного действия 2 НО + 2 НЗ, фронтальное крепление
По запросу (за 1 шт)
LADN31
Дополнительный контактный блок мгновенного действия 3 НЗ + 1 НО, фронтальное крепление
По запросу (за 1 шт)
LADN40
Дополнительный контактный блок мгновенного действия 4 НО, фронтальное крепление
По запросу (за 1 шт)
LADR0
Дополнительный контактный блок с выдержкой времени на отключение 0,1…3 с, 1 НО + 1 НЗ, фронтальное крепление
По запросу (за 1 шт)
LADR2
Дополнительный контактный блок с выдержкой времени на отключение 0,1…30 с, 1 НО + 1 НЗ, фронтальное крепление
По запросу (за 1 шт)
LADR4
Дополнительный контактный блок с выдержкой времени на отключение 10…180 с, 1 НО + 1 НЗ, фронтальное крепление
По запросу (за 1 шт)
LADS2
Дополнительный контактный блок с выдержкой времени на включение 1…30 с, 1 НО + 1 НЗ, фронтальное крепление
По запросу (за 1 шт)
LADT0
Дополнительный контактный блок с выдержкой времени на включение 0,1…3 с, 1 НО + 1 НЗ, фронтальное крепление
По запросу (за 1 шт)
LADT2
Дополнительный контактный блок с выдержкой времени на включение 0,1…30 с, 1 НО + 1 НЗ, фронтальное крепление
По запросу (за 1 шт)
LADT4
Дополнительный контактный блок с выдержкой времени на включение 10…180 с, 1 НО + 1 НЗ, фронтальное крепление
По запросу (за 1 шт)
LRD01
ТЕПЛ. РЕЛЕ ПЕРЕГРУЗКИ 0,1-0,16A КЛАСС10 С ЗАЖИМОМ ПОД ВИНТ
По запросу (за 1 шт)
LRD02
ТЕПЛ. РЕЛЕ ПЕРЕГРУЗКИ 0,16-0,25A КЛАСС10 С ЗАЖИМОМ ПОД ВИНТ
По запросу (за 1 шт)
LRD03
ТЕПЛ. РЕЛЕ ПЕРЕГРУЗКИ 0,25-0,40A КЛАСС10 С ЗАЖИМОМ ПОД ВИНТ
По запросу (за 1 шт)
LRD04
ТЕПЛ. РЕЛЕ ПЕРЕГРУЗКИ 0,40-0,63A КЛАСС10 С ЗАЖИМОМ ПОД ВИНТ
По запросу (за 1 шт)
LRD05
ТЕПЛ. РЕЛЕ ПЕРЕГРУЗКИ 0,63-1A КЛАСС10 С ЗАЖИМОМ ПОД ВИНТ
По запросу (за 1 шт)
LRD06
ТЕПЛ. РЕЛЕ ПЕРЕГРУЗКИ 1-1,7A КЛАСС10 С ЗАЖИМОМ ПОД ВИНТ
По запросу (за 1 шт)
LRD07
ТЕПЛ. РЕЛЕ ПЕРЕГРУЗКИ 1,6-2,5A КЛАСС10 С ЗАЖИМОМ ПОД ВИНТ
По запросу (за 1 шт)
LRD08
ТЕПЛ. РЕЛЕ ПЕРЕГРУЗКИ 2,5-4A КЛАСС10 С ЗАЖИМОМ ПОД ВИНТ
По запросу (за 1 шт)
LRD10
ТЕПЛ. РЕЛЕ ПЕРЕГРУЗКИ 4-6A КЛАСС10 С ЗАЖИМОМ ПОД ВИНТ
По запросу (за 1 шт)
LRD12
ТЕПЛ. РЕЛЕ ПЕРЕГРУЗКИ 5,5-8A КЛАСС10 С ЗАЖИМОМ ПОД ВИНТ
По запросу (за 1 шт)
LRD14
ТЕПЛ. РЕЛЕ ПЕРЕГРУЗКИ 7-10A КЛАСС10 С ЗАЖИМОМ ПОД ВИНТ
По запросу (за 1 шт)
Название Дата размещения Формат Размер
Каталоги
Каталог TeSys D 09.03.2022 PDF 2.24 MB
Техническая документация
Техническое описание 09.03.2022 PDF 0.09 MB
